작화부터 안전 제어까지, 올인원 뷰티 디바이스 HMI
멀티모드 트리트먼트 제어·실시간 출력 그래프·안전 인터록을 한 화면에 담은, 미용·뷰티 디바이스용 임베디드 터치 HMI 레퍼런스입니다.
이 HMI는 이렇게 동작합니다
클렌징·페이셜·바디·고주파 RF 등 멀티모드를 하나의 인터페이스에서 제어하고, 출력 세기를 막대 파형으로 시각화합니다. 피부 접촉·커플링·과열 등 핵심 안전 동작은 화면이 아닌 펌웨어에서 강제되어 우회할 수 없습니다.
※ 시술 효과·치료 결과를 단정하지 않으며 기능 중심으로 구성했습니다. 전기안전·EMC·관련 규격은 제품화 단계에서 대응 설계를 지원합니다.
핵심 기능
멀티모드 제어
클렌징·페이셜·바디 캐비테이션·RF 모드와 주파수를 전환합니다.
실시간 출력 그래프
연속/펄스 듀티를 막대 파형으로 시각화합니다.

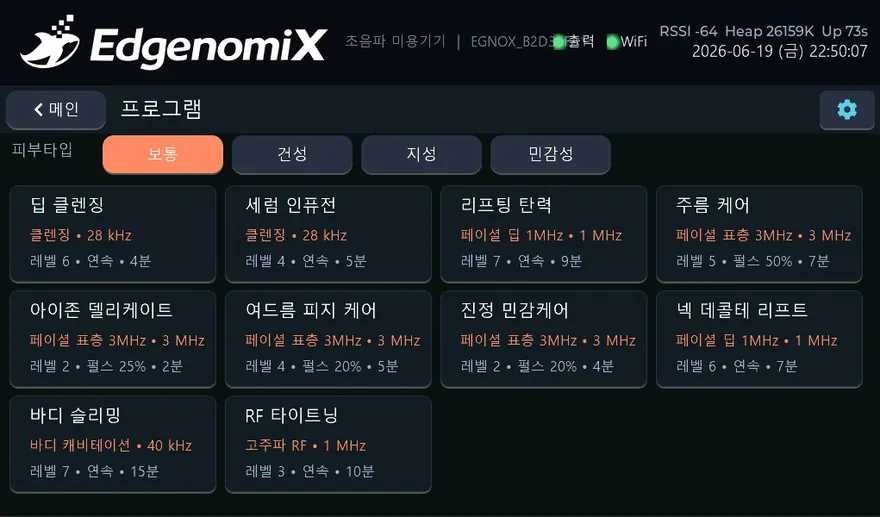

원터치 프리셋
목적별 프리셋 카드로 모드·강도·시간을 자동 설정합니다.
강도·시간·도즈
대형 강도(1~10)·스테퍼·카운트다운·누적 에너지(J)를 표시합니다.
안전 인터록(펌웨어 내장)
접촉·커플링 확인 전 출력 차단, 과열 차단, 점진 상승을 강제합니다.
신호등 상태
접촉·커플링·온도·핸드피스 상태를 녹/적 신호등으로 표시합니다.

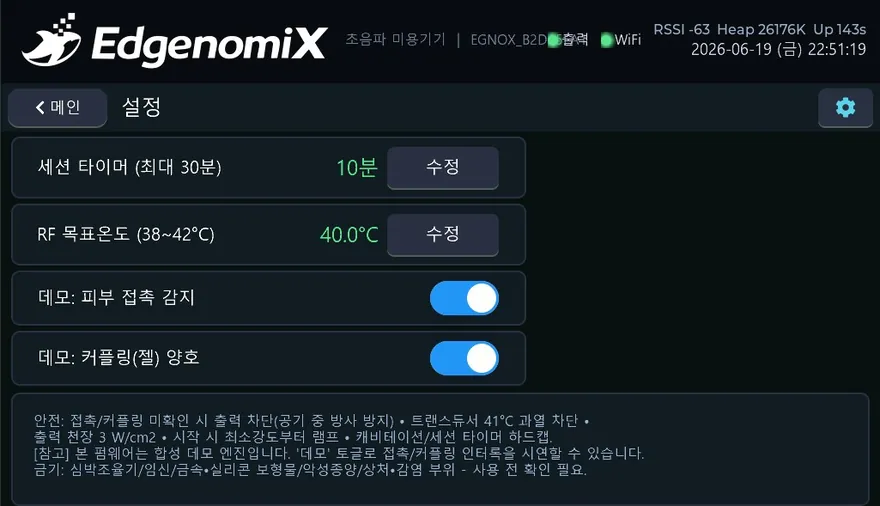

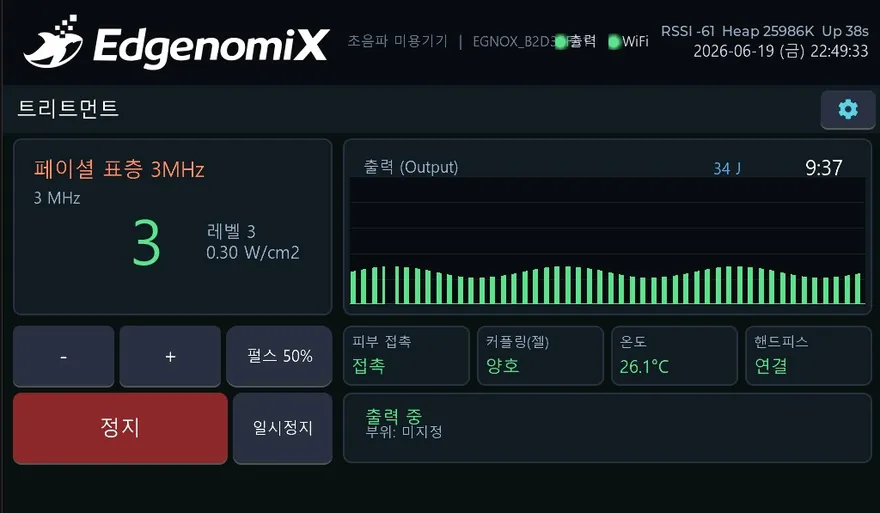

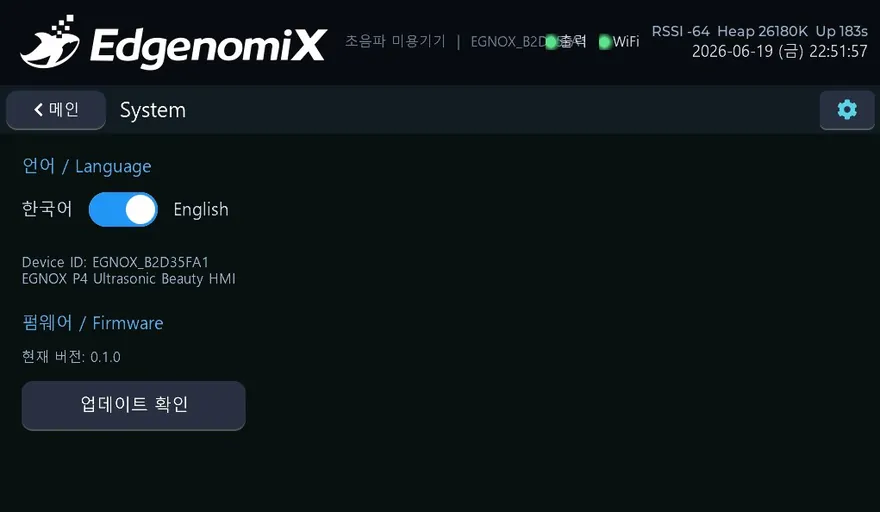

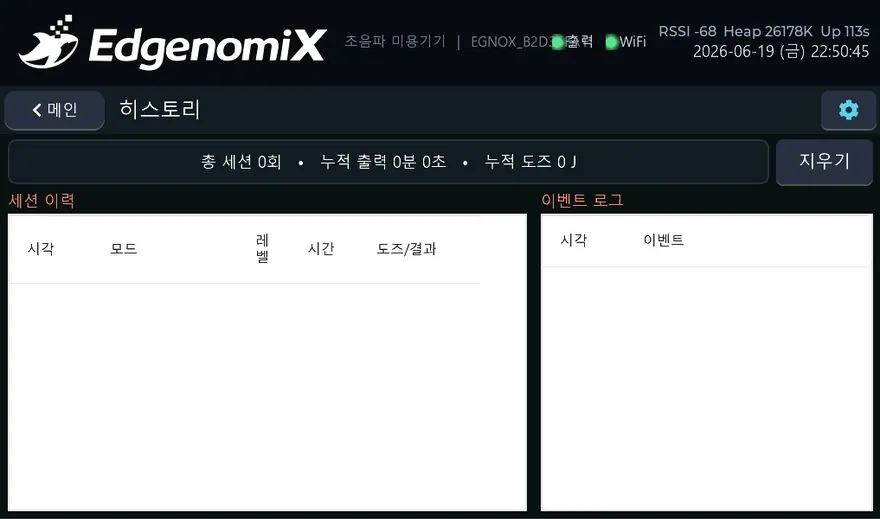

화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
