장비에 꼭 맞는
터치 HMI를
저비용으로 제작합니다
ESP32 기반 터치 패널에 화면 작화(UI 디자인)부터 Wi-Fi·BLE·RS-232·RS-485 통신 제어까지. 고가의 전용 산업용 HMI 없이, 커피머신·자판기·산업 설비·의료기기까지 어떤 장비든 꼭 맞는 인터페이스를 합리적인 비용으로 맞춤 제작합니다.
이 화면들, 전부 직접 만들었습니다
산업 설비부터 생활가전·의료/미용기기·무인기기까지 — 분야를 가리지 않고 제작한 실제 HMI 화면입니다. 모두 동일한 ESP32 터치 패널 위에서 동작합니다.
※ 모두 EdgenomiX가 직접 화면을 작화하고 통신·제어까지 구현한 실제 사례입니다. 도입 환경에 따라 화면 구성·기능은 달라질 수 있습니다.
실제 제작 사례
통신 인터페이스
정전식 터치
한 곳에서 제작
이런 상황에서 제작을 검토하게 됩니다
기성 산업용 HMI는 너무 비쌉니다
전용 산업용 터치 패널과 작화 소프트웨어 라이선스까지 더하면 소량 제품·소규모 설비에는 비용 부담이 큽니다.
우리 장비에 딱 맞는 화면이 없습니다
범용 패널의 정해진 틀로는 우리 장비의 동작·브랜드에 맞는 화면과 조작 흐름을 만들기 어렵습니다.
작화는 되는데 통신·제어가 막힙니다
화면은 그렸지만 RS-485 PLC·인버터·센서와 실제로 연동하고 제어 로직까지 붙이는 단계에서 멈추는 경우가 많습니다.
작화부터 제어까지,
한 곳에서 만듭니다
화면 디자인만, 또는 보드만 따로 맡기는 것이 아니라 — 터치 화면, 펌웨어, 통신 연동, 제어 로직까지 하나의 흐름으로 제작합니다.
맞춤 화면 디자인
장비 동작과 브랜드에 맞춰 대시보드·제어·설정·알람·트렌드 화면을 처음부터 디자인합니다. 터치 조작 흐름까지 설계합니다.
펌웨어 · 통신 구현
ESP32 펌웨어에 Wi-Fi·BLE·RS-232·RS-485 통신과 Modbus·MQTT 등 프로토콜을 구현해 장비·클라우드와 연결합니다.
장비 제어 · 운영
버튼 한 번으로 장비를 제어하고 상태를 실시간으로 표시합니다. 필요 시 앱·클라우드 모니터링까지 연결합니다.
주요 기능 상세
맞춤 HMI 화면 작화
정해진 템플릿이 아니라, 장비의 동작과 브랜드 톤에 맞춰 화면을 처음부터 디자인합니다. 대시보드, 제어 패널, 설정, 알람, 추세 그래프 화면을 목적에 맞게 구성합니다.
- 장비·브랜드 맞춤 UI/UX 디자인
- 대시보드 · 제어 · 설정 · 알람 · 트렌드 화면
- 정전식 멀티터치 조작 흐름 설계
- 한국어·다국어 화면 지원
ESP32 기반 다중 통신
Wi-Fi·BLE로 앱·클라우드와 연동하고, RS-232·RS-485 시리얼로 PLC·인버터·센서를 직접 제어합니다. 현장에서 쓰는 표준 프로토콜을 함께 구현합니다.
- Wi-Fi / Bluetooth(BLE) 무선 연동
- RS-485 / RS-232 시리얼 장비 직접 제어
- Modbus RTU/TCP, MQTT 등 프로토콜 구현
- 100Mbps 이더넷 · I2C 등 확장 인터페이스
저비용 7인치 터치 하드웨어
1024×600 IPS 정전식 터치 패널에 산업용 동작 온도, 이더넷·RS-485·UART, 리튬배터리 인터페이스까지 갖춘 ESP32-P4 모듈을 사용합니다. 고가의 전용 패널 없이 합리적인 비용으로 시작할 수 있습니다.
- 7″ 1024×600 IPS · 정전식 멀티터치
- 산업용 동작 온도 -20~70℃
- 이더넷 · RS-485 · UART · TF카드 · 리튬배터리
- 요구에 따라 화면 크기·폼팩터 변경 가능
작화부터 제어까지 풀스택 제작
화면 디자인, 펌웨어 개발, 통신 프로토콜 구현, 제어 로직까지 한 곳에서 진행합니다. 여러 업체에 나눠 맡길 필요 없이 시제품에서 양산까지 이어집니다.
- 화면 · 펌웨어 · 통신 · 제어 일괄 제작
- 시제품 제작 후 현장 검증
- OTA 펌웨어 업데이트 구성 가능
- 양산 설계 및 커스텀 임베디드 개발 연계
기준 하드웨어 — 7″ ESP32-P4 터치 모듈
기본으로 사용하는 7인치 정전식 터치 모듈입니다. 프로젝트 요구에 따라 화면 크기와 폼팩터는 변경할 수 있습니다.
| 메인 컨트롤러 | ESP32-P4 (듀얼코어, 최대 400MHz) |
|---|---|
| 메모리 | 32MB PSRAM · 16MB Flash |
| 디스플레이 | 7.0″ IPS, 1024×600, 1,670만 컬러 |
| 터치 | 정전식 멀티터치 |
| 유효 표시 영역 | 155.01 × 86.72 mm |
| 무선 | Wi-Fi · Bluetooth(BLE) |
|---|---|
| 유선 통신 | RS-485 · UART · 100Mbps 이더넷 · I2C |
| 확장 | TF카드 슬롯 · 리튬배터리 인터페이스 · RTC |
| 동작 온도 | -20℃ ~ 70℃ (산업용) |
| 개발 환경 | ESP-IDF · Arduino · MicroPython |
제작은 이렇게 진행됩니다
요구사항 · 장비 분석
제어할 장비, 통신 방식(RS-485/RS-232/Wi-Fi/BLE), 필요한 화면과 기능, 예산·일정을 정리하고 제작 범위를 확정합니다.
화면 작화 (UI/UX)
대시보드·제어·설정·알람 화면을 디자인하고 터치 조작 흐름을 설계합니다. 시안을 함께 확인하며 다듬습니다.
펌웨어 · 통신 연동
ESP32 펌웨어에 화면을 구현하고 Modbus·MQTT 등 프로토콜로 장비·클라우드와 실제 통신·제어를 연결합니다.
시제품 · 현장 검증
실제 패널에 올려 동작을 검증합니다. 통신 안정성과 제어 정확도를 현장 조건에서 확인하고 보완합니다.
납품 · 양산 지원
완성된 HMI를 납품하고, 필요 시 양산 설계와 전용 보드 제작(커스텀 임베디드)까지 연계해 지원합니다.
어떤 분야에 쓰이는지
실제 제작 사례를 분야별로 묶었습니다.
PLC·인버터 연동 제어 HMI

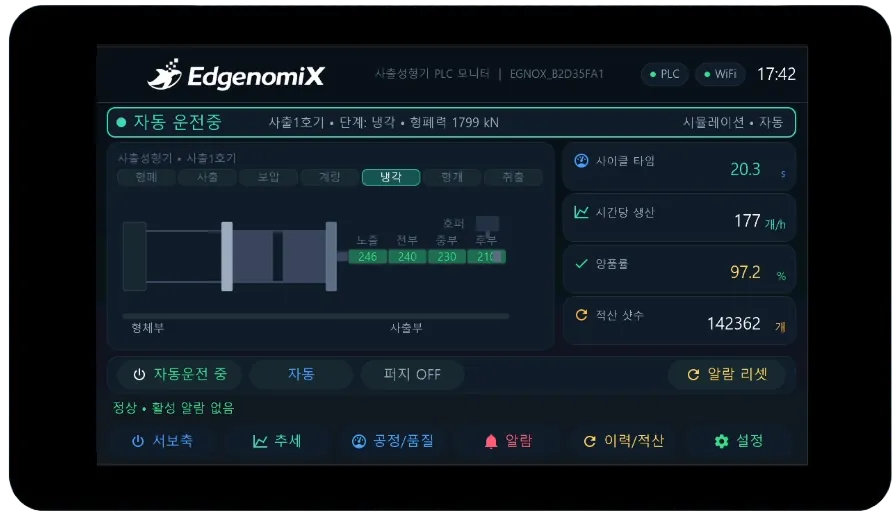

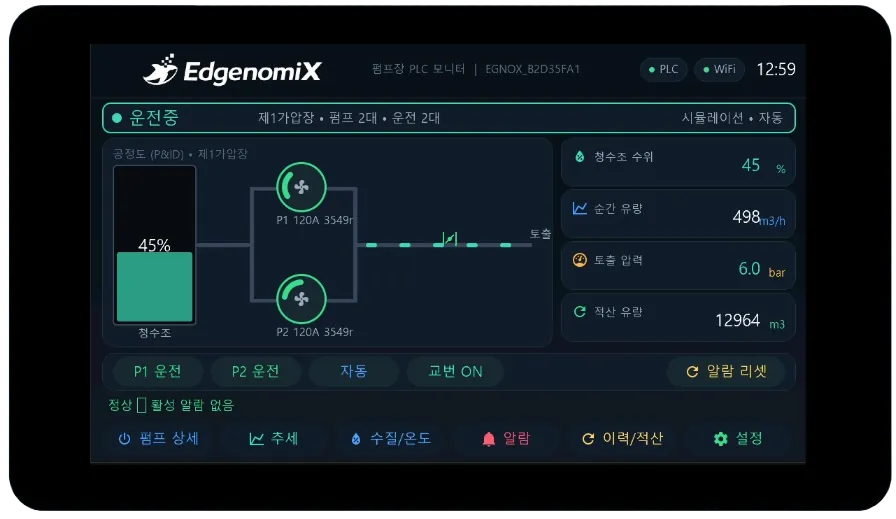

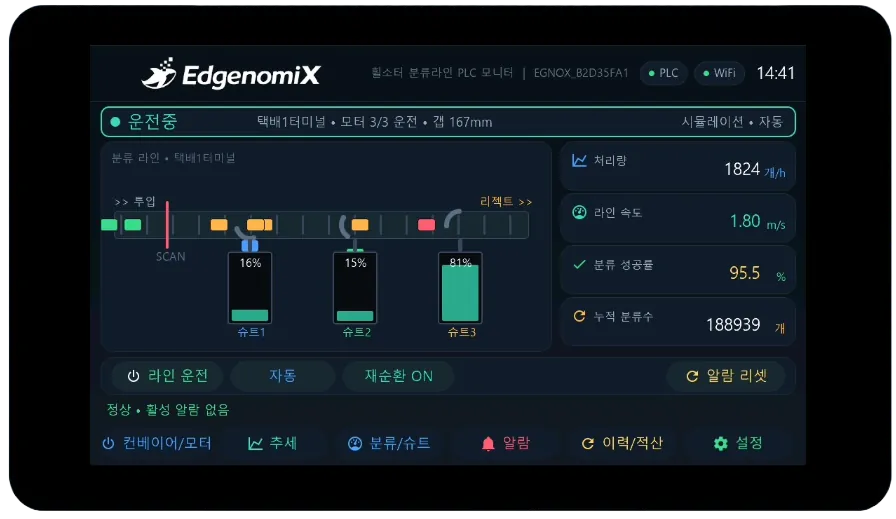

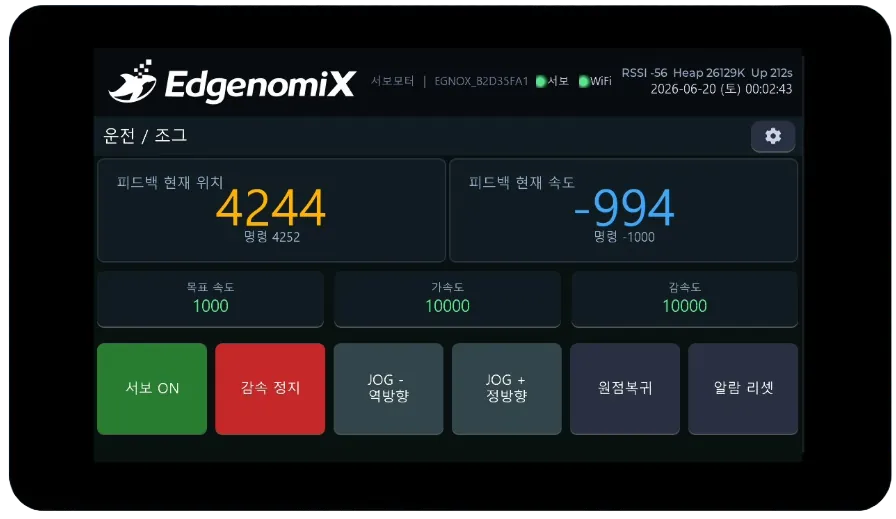

펌프장·사출성형기·자동화라인·서보모터 제어 화면을 RS-485로 PLC·인버터와 연동. 운전 상태·생산량·알람을 한 화면에서 제어.
터치 조작 · 동작 제어 HMI

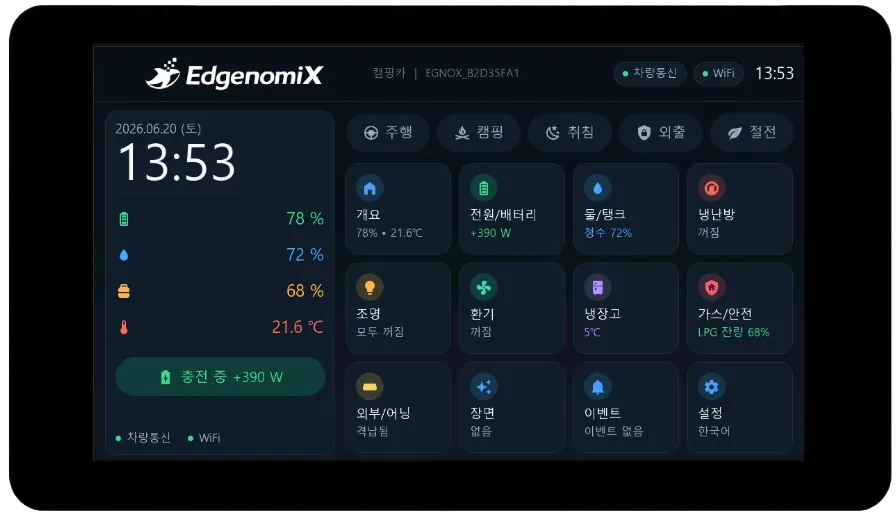

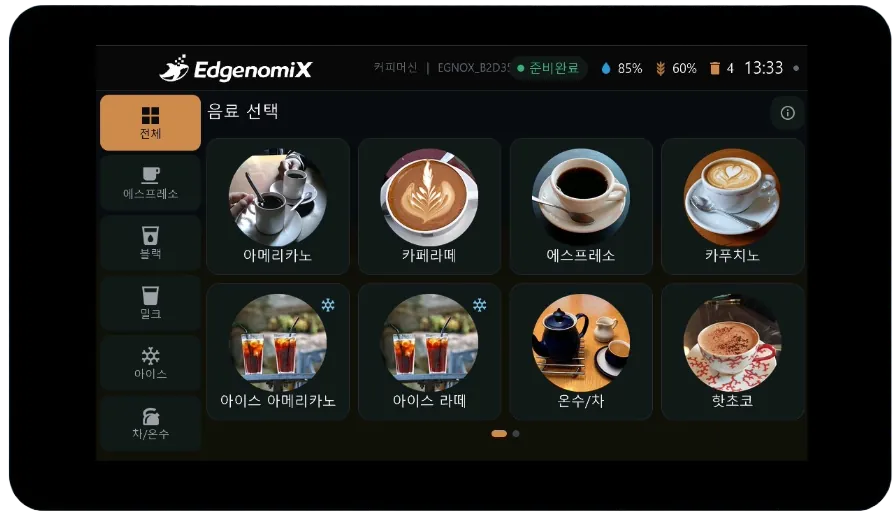

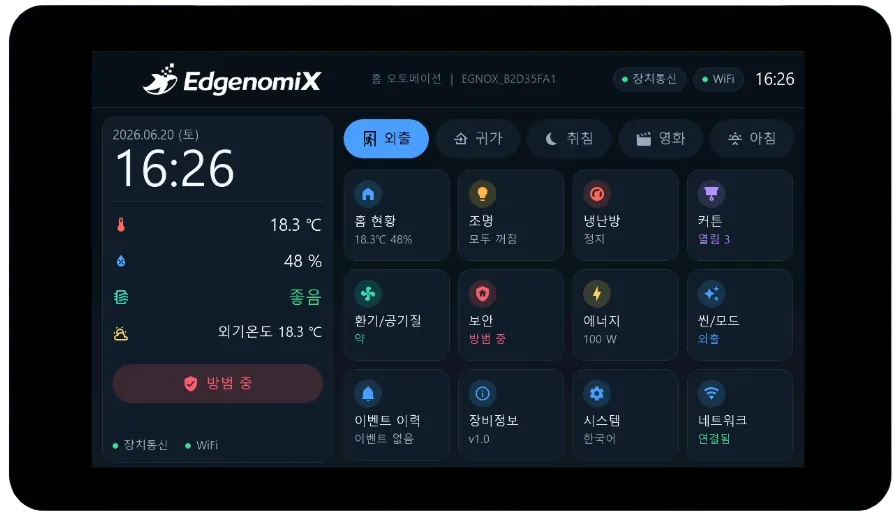

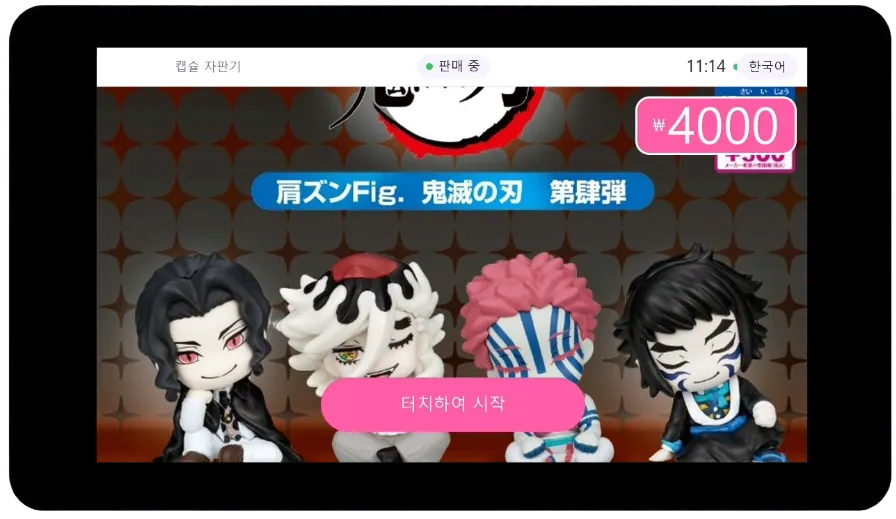

커피머신·캡슐 자판기·홈 오토메이션·캠핑카 컨트롤러. 상품 선택·잔량 표시·기기 동작 제어를 직관적인 터치 화면으로 구성.
실시간 계측 · 모니터링 HMI

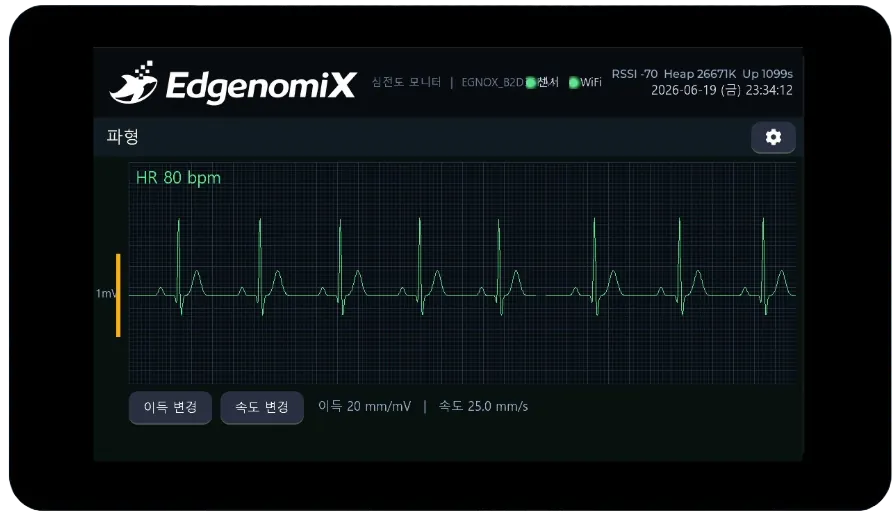

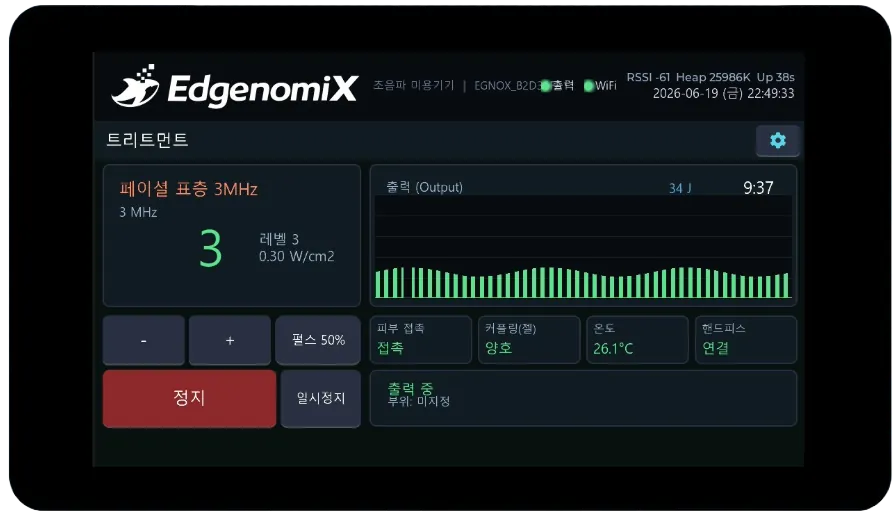

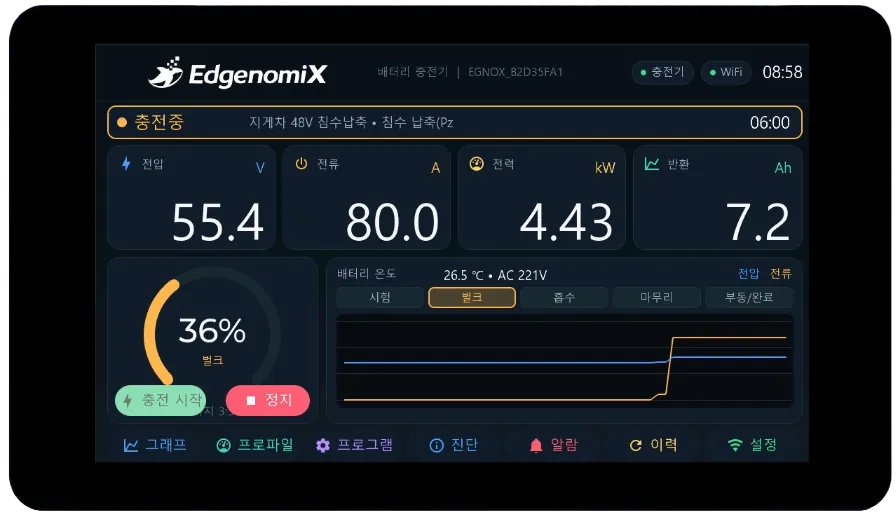

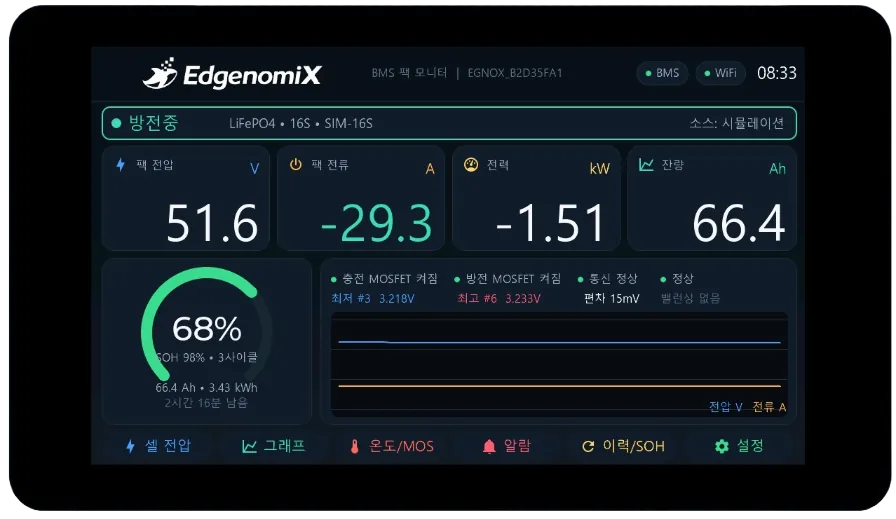

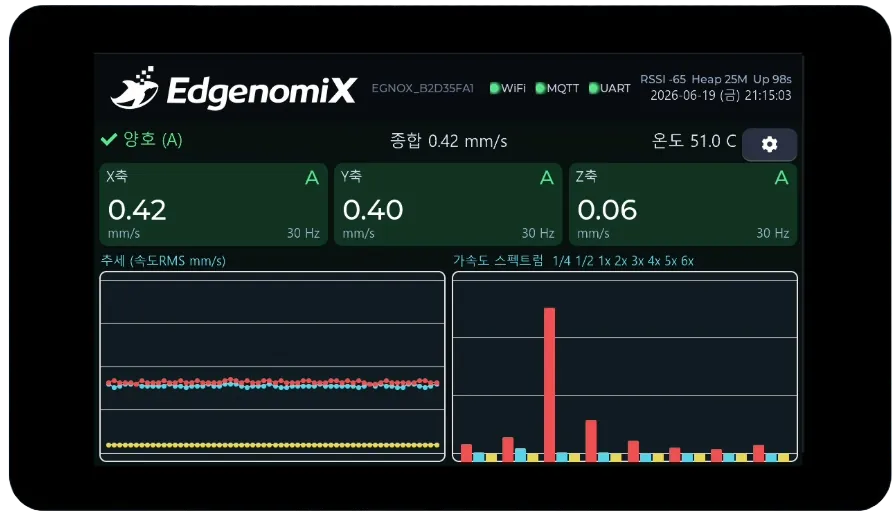

심전도·초음파 미용기기, 배터리 충전기·BMS·진동센서 모니터. 실시간 파형·그래프와 정밀 수치를 안정적으로 표시·제어.
서비스 사양
| 제작 범위 | 화면 작화 · 펌웨어 · 통신 연동 · 제어 로직 |
|---|---|
| 화면 디자인 | 대시보드 · 제어 · 설정 · 알람 · 트렌드 |
| 통신 | Wi-Fi, BLE, RS-485, RS-232, 이더넷 |
| 프로토콜 | Modbus RTU/TCP, MQTT, 커스텀 |
| 하드웨어 | 7″ ESP32-P4 터치 모듈 (크기 변경 가능) |
|---|---|
| 언어 | 한국어 · 다국어 화면 |
| 업데이트 | OTA 펌웨어 업데이트 구성 가능 |
| 연동 | EGNOX IoT · Edge HMI · Cloud · 커스텀 임베디드 |
어떤 장비의 HMI가 필요하신가요?
장비 종류, 통신 방식, 원하는 화면과 기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
