제품에 화면을 입히다 — 작화부터 결제 연동까지
캐릭터 캡슐(가챠) 자판기 UX를 0부터 설계·구현한 쇼케이스. 풀스크린 광고와 결제 안내를 오가는 동적 레이아웃과 결제·배출 상태머신을 갖췄습니다.
이 HMI는 이렇게 동작합니다
좌측 풀스크린 광고와 우측 가격·카드 결제 안내가 전환되는 동적 분할 레이아웃을 구현하고, 카드(NFC·IC)·QR 결제 플로우와 승인→배출→완료 상태머신, 히든 관리자 메뉴를 제공합니다. 결제 단말·배출 모터·센서는 시리얼 연동 설계를 기반으로 합니다.
핵심 기능
동적 레이아웃
전체 화면 ↔ 분할 화면 전환과 부드러운 애니메이션을 제공합니다.
고화질 미디어
하드웨어 JPEG 디코더로 풀스크린 이미지·캐러셀을 표시합니다.
다국어(한·영·일)
자체 구축 폰트로 즉시 언어를 전환합니다.

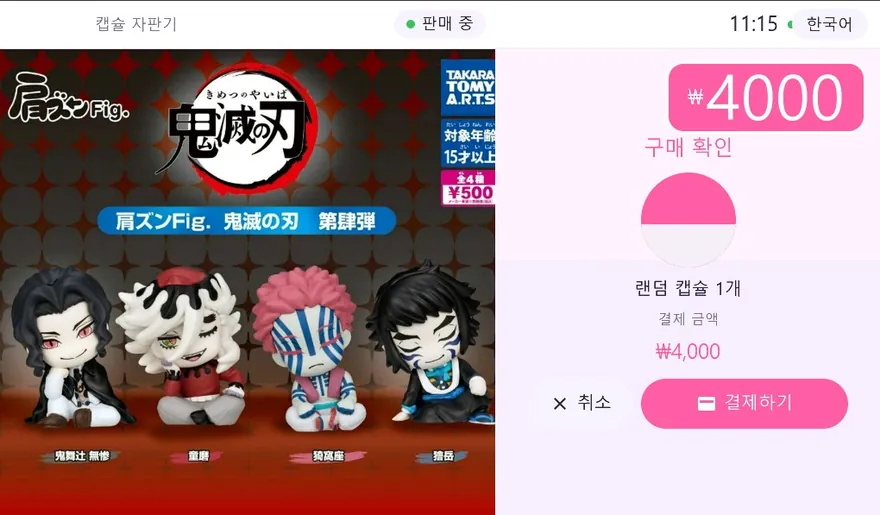

결제 UI·연동 설계

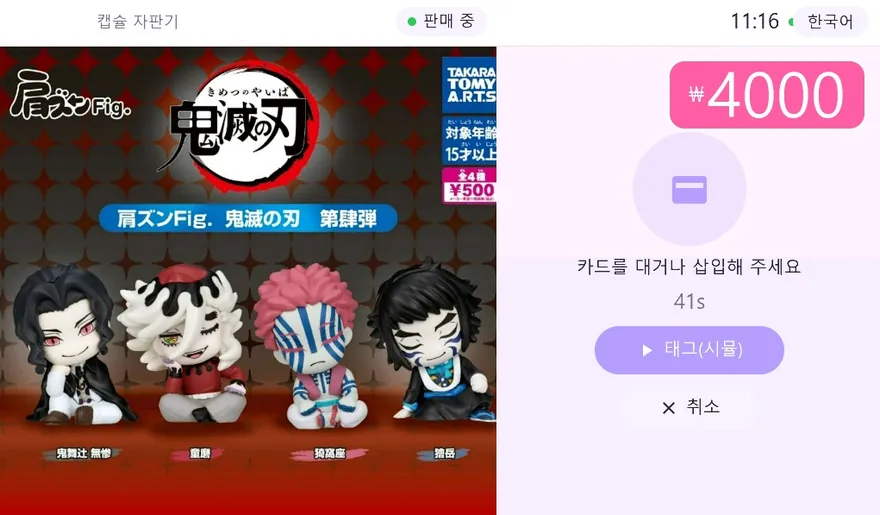

카드·교통·QR 결제 플로우와 VAN 단말 시리얼 연동 구조를 갖춥니다.

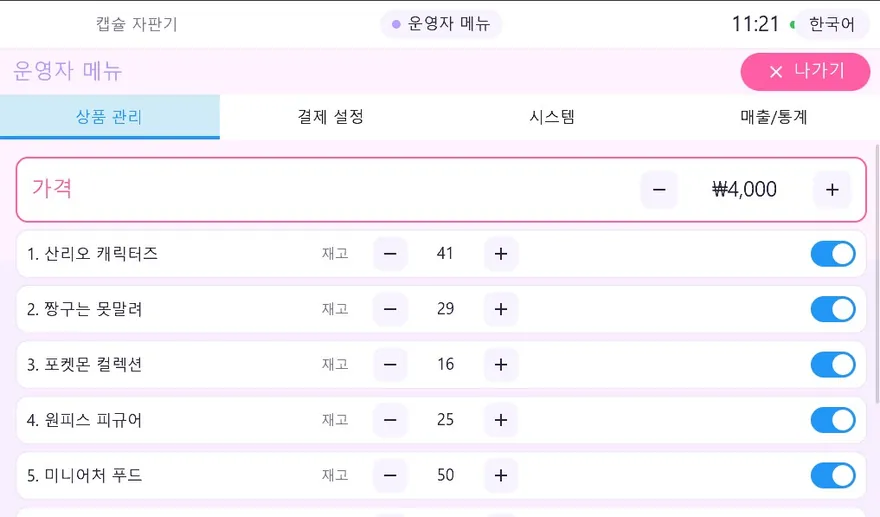

히든 관리자 메뉴

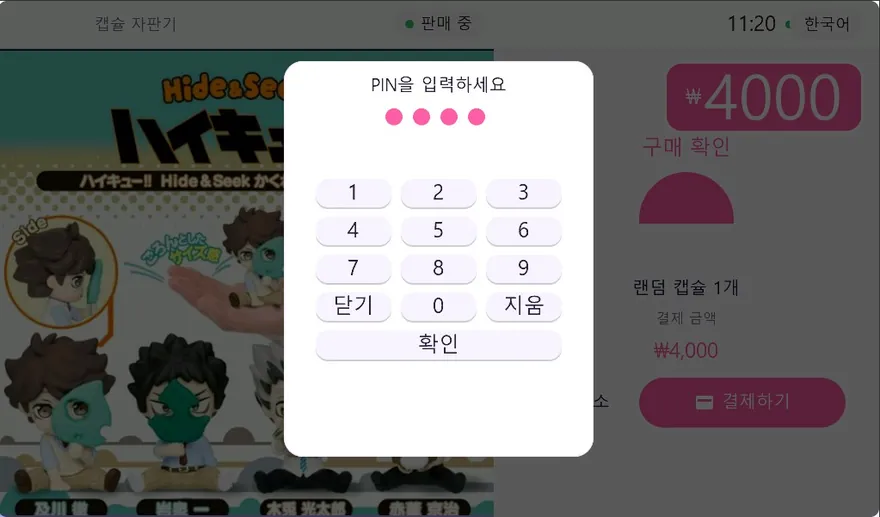

모서리 롱프레스 + PIN으로 가격·재고·통계를 설정(영속)합니다.
24시간 안정성
부팅 검증·메모리 안정화로 무인 운영에 대응합니다.

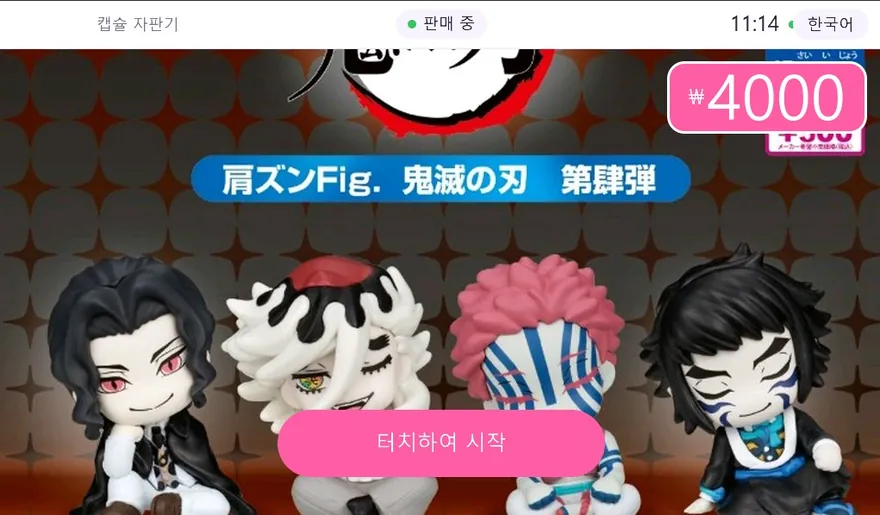

화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
무인 기기 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
