고속 실시간 파형 렌더링 역량을 보여주는 데모
블루투스 웨어러블 센서와 연결되어 실시간 파형·심박수·신호 품질을 7인치 터치에 표시하는 레퍼런스 데모로, EGNOX의 실시간 그래픽·무선 연동 역량을 한 화면에 모았습니다.
이 HMI는 이렇게 동작합니다
초당 수백 샘플의 데이터를 끊김 없이 흐르는 파형으로 그리는 자체 캔버스 렌더러와 BLE 센서 연동, 알람, 멀티스크린 UI가 한 화면에서 동작하는 예시입니다. 의료 진단·치료 목적이 아닌 HMI 개발 역량 데모이며, 실제 적용은 고객 센서·요구에 맞게 작화·개발합니다.
※ 본 화면은 HMI 개발 역량을 보여주는 레퍼런스 데모입니다. 의료 진단·치료·효능과 관련한 용도가 아니며, 실제 적용은 고객 센서·요구에 맞게 작화·개발합니다.
핵심 기능

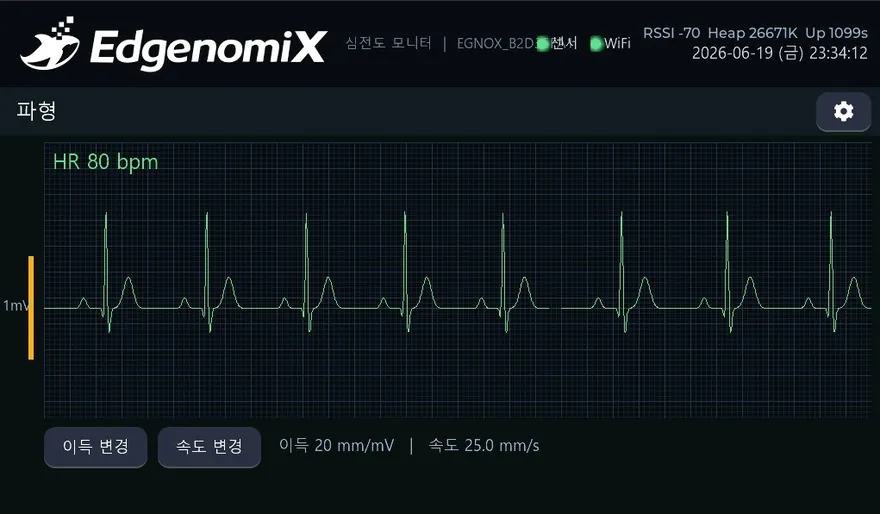

고속 파형 렌더링
자체 캔버스 렌더러로 모눈 그리드·기준선·실시간 스크롤을 그립니다.
BLE 센서 연동
코프로세서를 통한 Bluetooth LE 무선 데이터를 수신합니다.
표시 배율·속도 조절
이득(mm/mV)·속도(mm/s)를 화면에서 즉시 변경합니다.
실시간 알람
임계값 초과·연결 끊김 등을 가시·가청으로 알립니다.
멀티스크린 UI

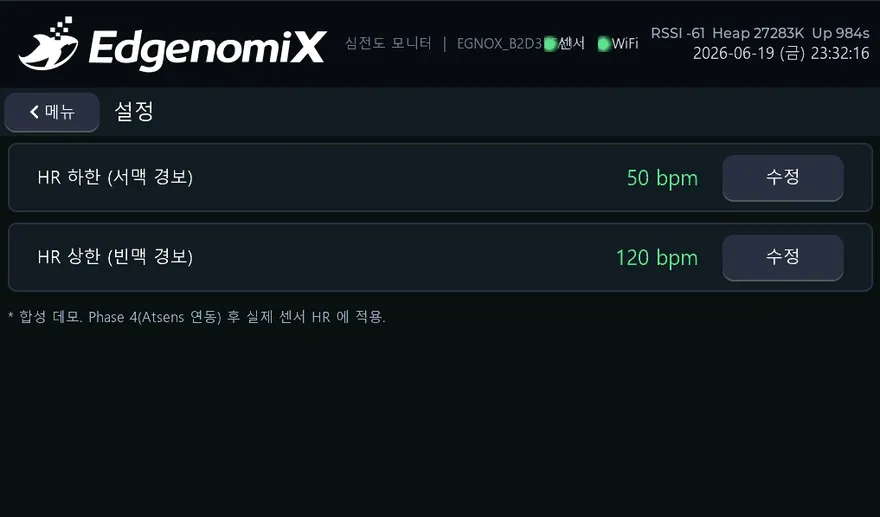

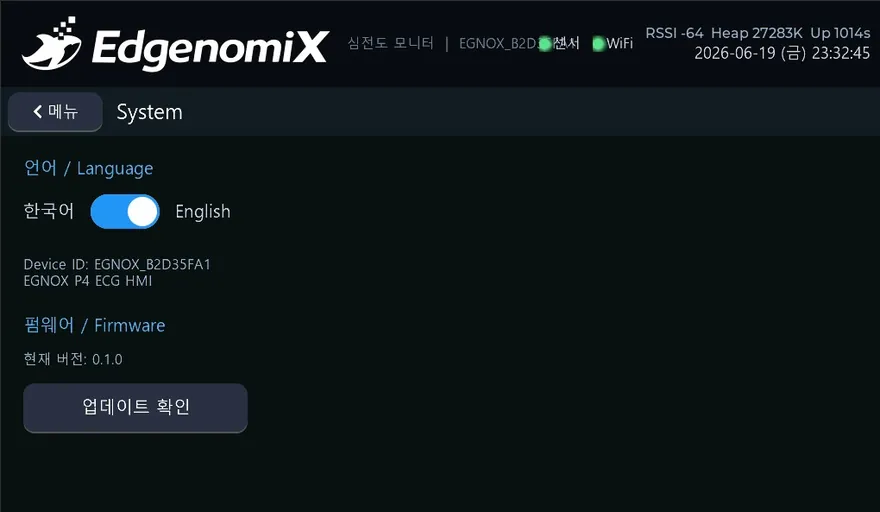

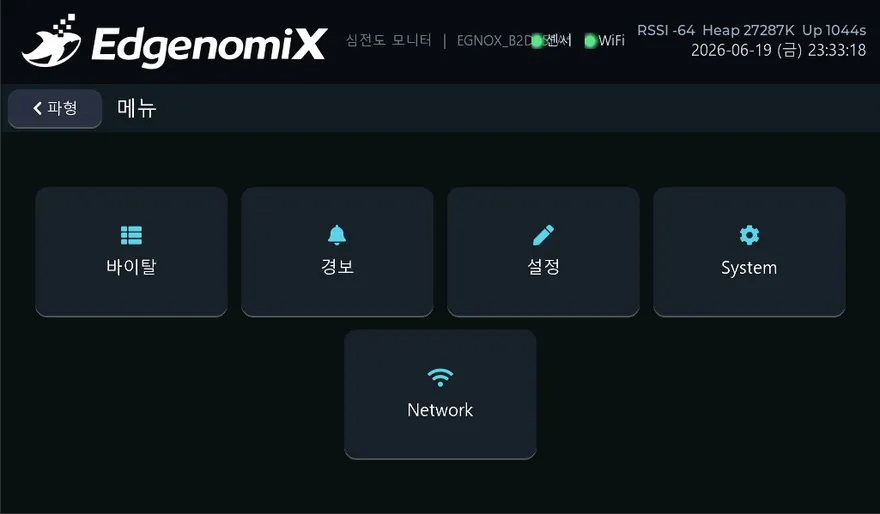

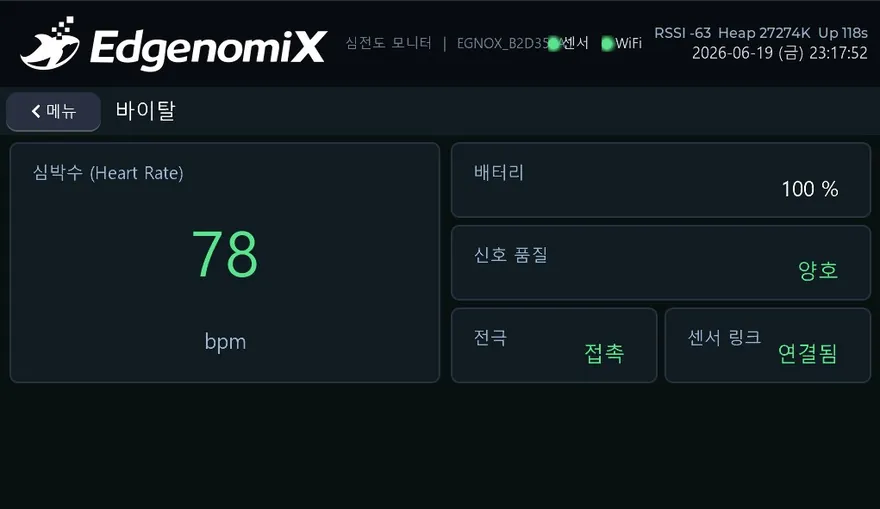

파형·바이탈·경보·설정·시스템·네트워크 화면을 제공합니다.
네트워크 연동
Wi-Fi·이더넷·MQTT로 중앙 모니터링 구성이 가능합니다.
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
의료·미용 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
