스마트홈 · 커스텀 IoT HMI
집 전체를 한 화면에, 벽에서 시작되는 스마트홈
조명·냉난방·커튼·환기·보안·에너지를 하나의 7인치 터치 월패드에서 제어하는 홈 오토메이션 허브 HMI입니다.
// 01 — OVERVIEW
개요
이 HMI는 이렇게 동작합니다
라이브 대시보드가 실내 온·습도·공기질·방범 상태·전력 사용량을 실시간으로 보여주고, 조명 디밍부터 존별 냉난방·커튼·환기까지 직관적 터치로 제어합니다. 외출·귀가·취침·영화 같은 원탭 장면 모드를 지원합니다.
// 02 — KEY FEATURES
핵심 기능
핵심 기능

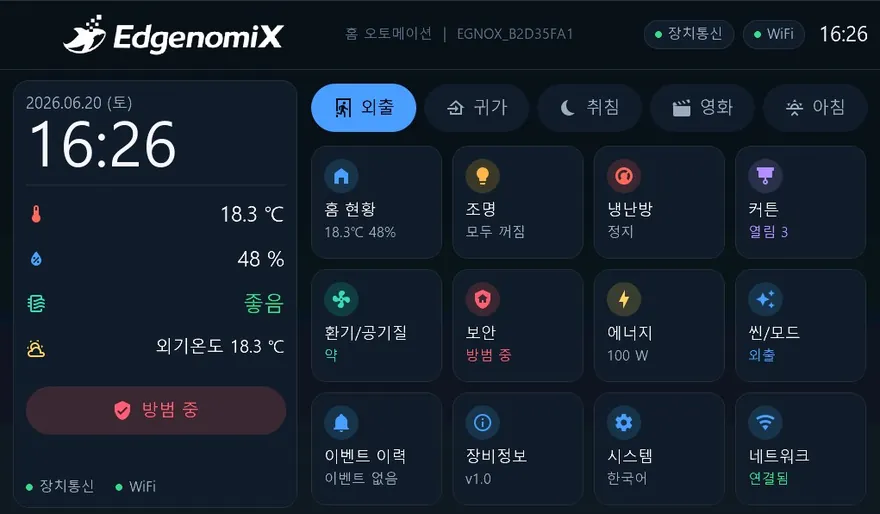

라이브 대시보드
온·습도·공기질·방범·전력 사용량을 실시간으로 보여줍니다.

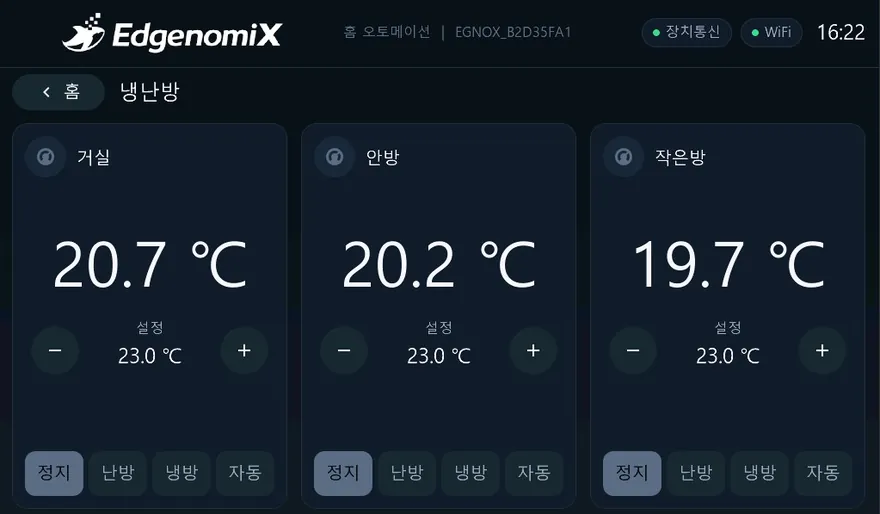

조명 · 냉난방
8채널 디밍과 3존 독립 냉난방(난방/냉방/자동)을 제어합니다.
커튼·환기·공기질
위치 슬라이더, PM2.5·CO₂ 표시, 전열교환기 연동을 제공합니다.

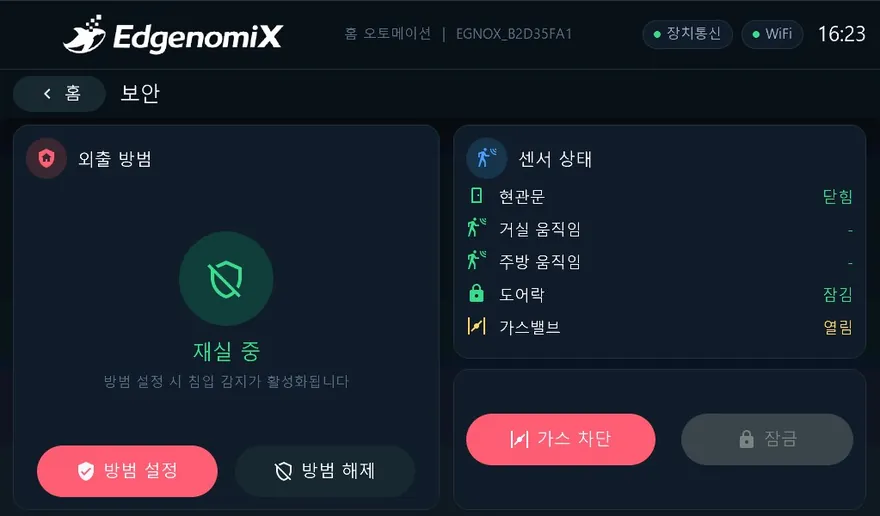

스마트 보안
외출 방범, 도어락·모션·가스 감시, 원격 가스 차단을 지원합니다.
에너지 모니터링
실시간 전력(W)·일/월 사용량(kWh)을 라이브 차트로 표시합니다.

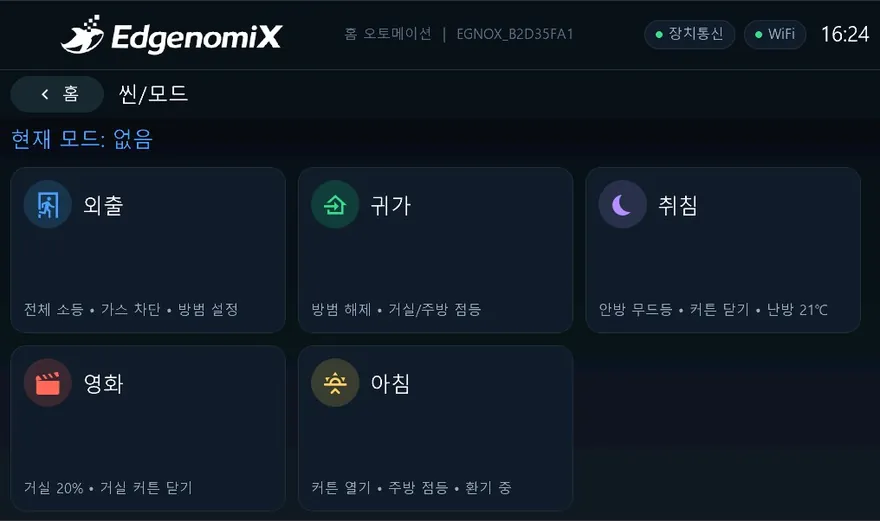

원탭 장면 모드
외출·귀가·취침·영화·아침을 일괄 전환합니다.
// 03 — SCREENS
Real screens
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
// 04 — MONITORING & CONTROL
모니터링·제어
화면에서 보고 제어하는 항목
실내 온·습도·공기질(PM2.5·CO₂)
조명·냉난방·커튼·환기
방범·도어락·가스
전력(W)·사용량(kWh)
이벤트 이력
// 05 — CONNECTIVITY
연동·통신
장비와 이렇게 연결합니다

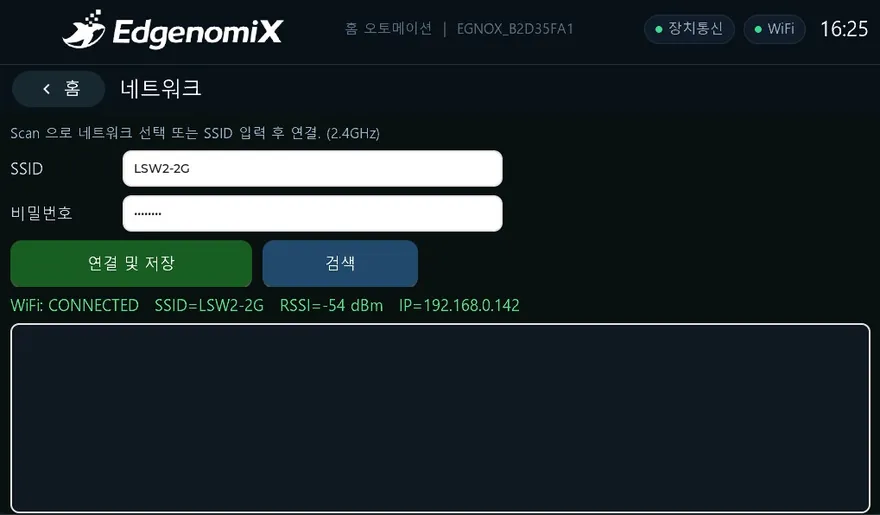

모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
// 06 — APPLICATIONS
적용 분야
이런 곳에 적용합니다
// 07 — PLATFORM
공통 플랫폼
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
Next step
스마트홈 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
