산업 설비 · 커스텀 IoT HMI
항온항습 운영을 7인치 한 화면에서
RS-232로 장비 제어부(MICOM)와 직접 연동해 온도·습도·압축기 상태를 실시간으로 보여주고, 터치 한 번으로 운전을 제어합니다.
// 01 — OVERVIEW
개요
이 HMI는 이렇게 동작합니다

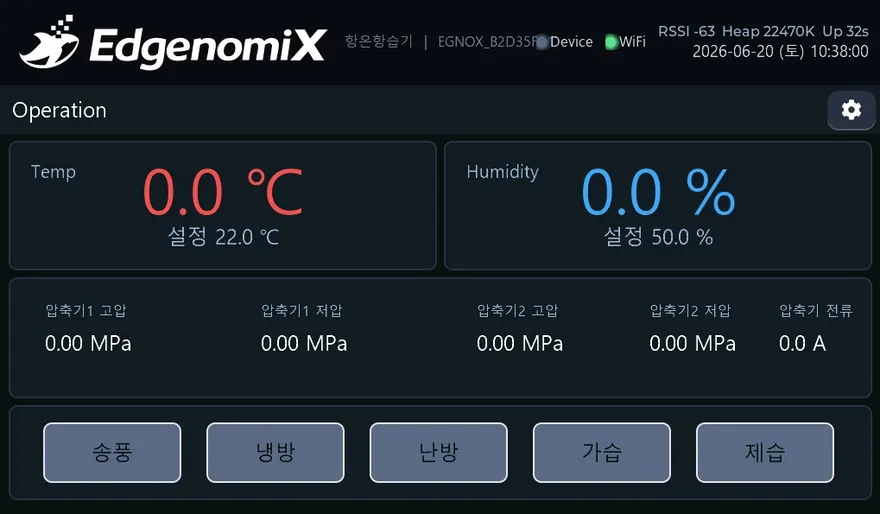

현재 온습도를 대형 숫자로, 압축기 고압·저압·전류와 운전 모드(송풍/냉방/난방/가습/제습)를 대시보드로 정리합니다. 운전/정지·설정값 변경·알람 리셋을 화면에서 바로 수행합니다.
// 02 — KEY FEATURES
핵심 기능
핵심 기능
직관적 대시보드
현재/설정 온습도 대형 표시와 운전 모드를 실시간으로 보여줍니다.
압축기 감시
압축기 1·2 고압/저압, 메인·압축기 전류를 표시합니다.
터치 제어

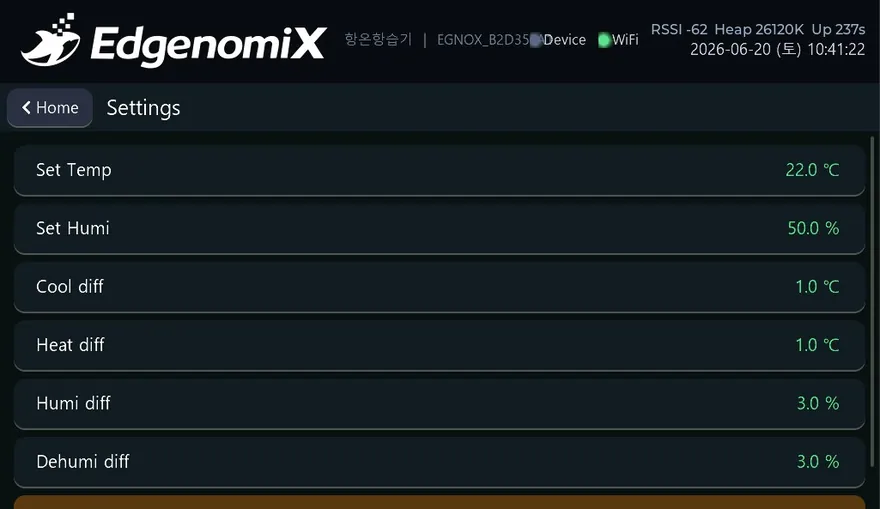

운전/정지·설정 온습도·디퍼런셜 조정·알람 리셋을 지원합니다.
추세 그래프

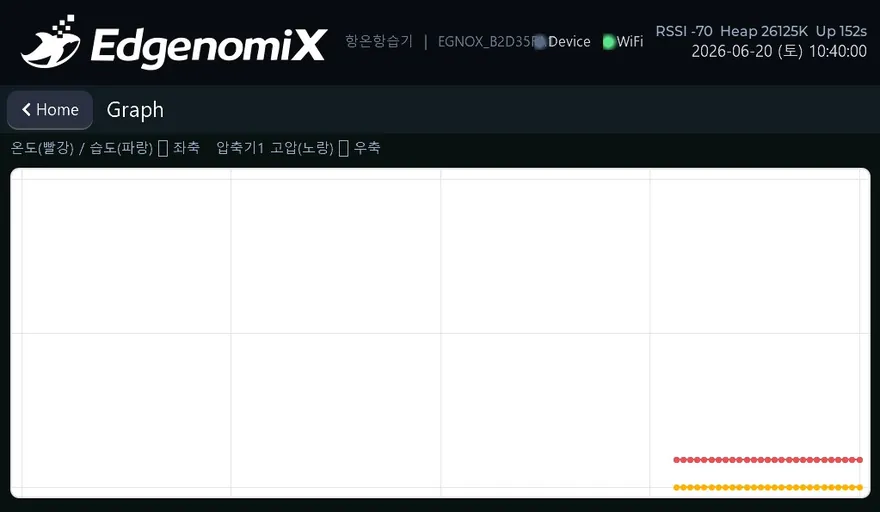

온습도·압력 변화를 추세 그래프로 추적합니다.
경보 이력
압축기 고압 등 경보 발생/해제를 자동 기록합니다.
직접 연동
RS-232로 MICOM 제어부와 직접 통신합니다.
// 03 — SCREENS
Real screens
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
// 04 — MONITORING & CONTROL
모니터링·제어

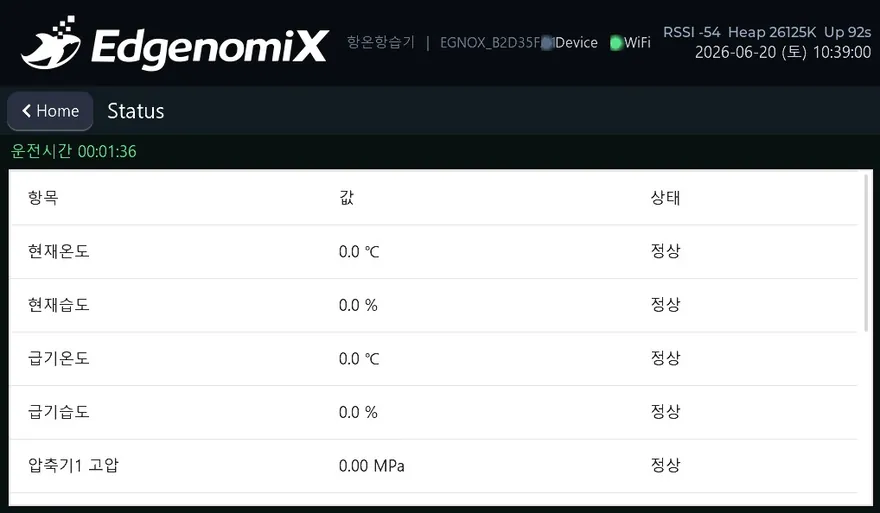

화면에서 보고 제어하는 항목
현재/설정 온도·습도
운전 모드(송풍·냉방·난방·가습·제습)
압축기 1·2 고압/저압
메인·압축기 전류
경보 상태
// 05 — CONNECTIVITY
연동·통신
장비와 이렇게 연결합니다

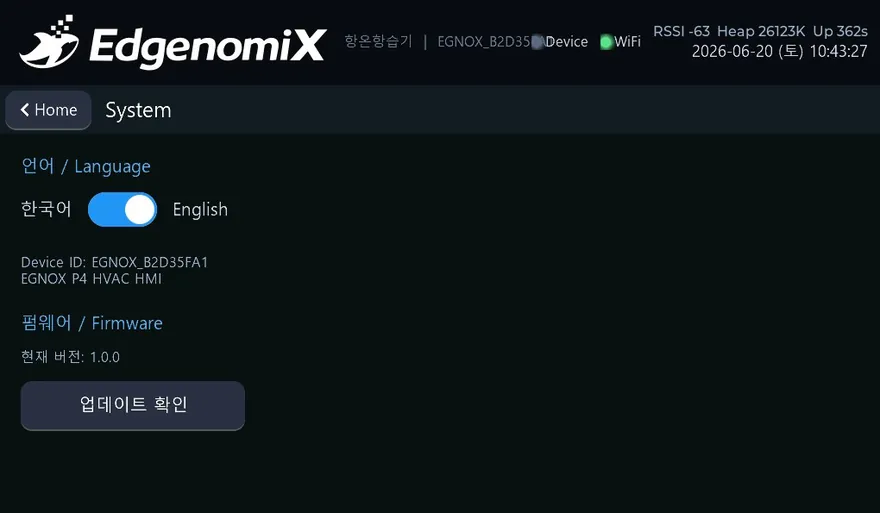

모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
// 06 — APPLICATIONS
적용 분야
이런 곳에 적용합니다
// 07 — PLATFORM
공통 플랫폼
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
Next step
산업 설비 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
