산업 설비 · 커스텀 IoT HMI
사출 공정을 읽는 턴키 산업용 HMI
형개·형폐·사출·계량·냉각으로 이어지는 사출 사이클을 애니메이션으로 표현하고, 사이클 타임·양품률·배럴 온도존을 실시간으로 보여줍니다.
// 01 — OVERVIEW
개요
이 HMI는 이렇게 동작합니다
사출기 형체부·사출부 동작을 미믹으로 표현하고, 단계별 공정 진행·사이클 타임·시간당 생산량·양품률을 한 화면에서 관리합니다. LS XGT 전용 프로토콜과 Modbus를 지원하며 PLC 없이도 시연할 수 있습니다.
// 02 — KEY FEATURES
핵심 기능
핵심 기능

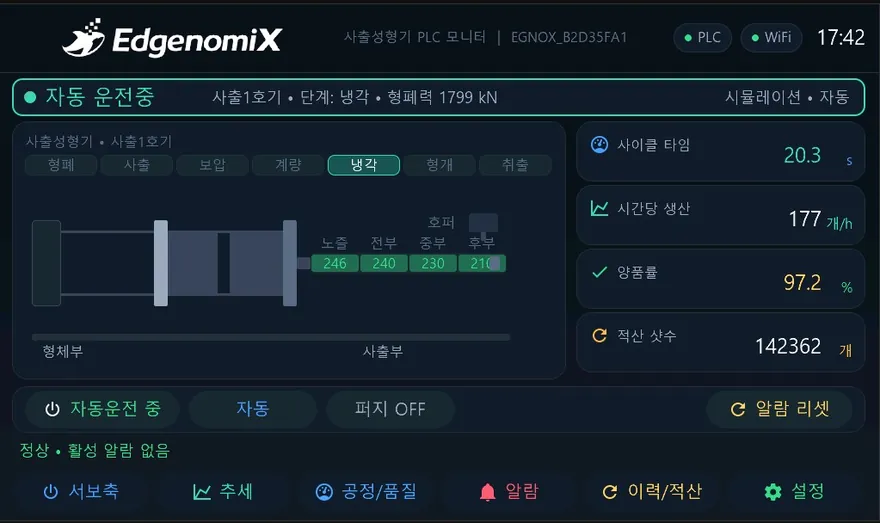

사출 공정 미믹
형개/형폐/사출/계량/냉각 단계와 스크류 동작을 애니메이션으로 표시합니다.

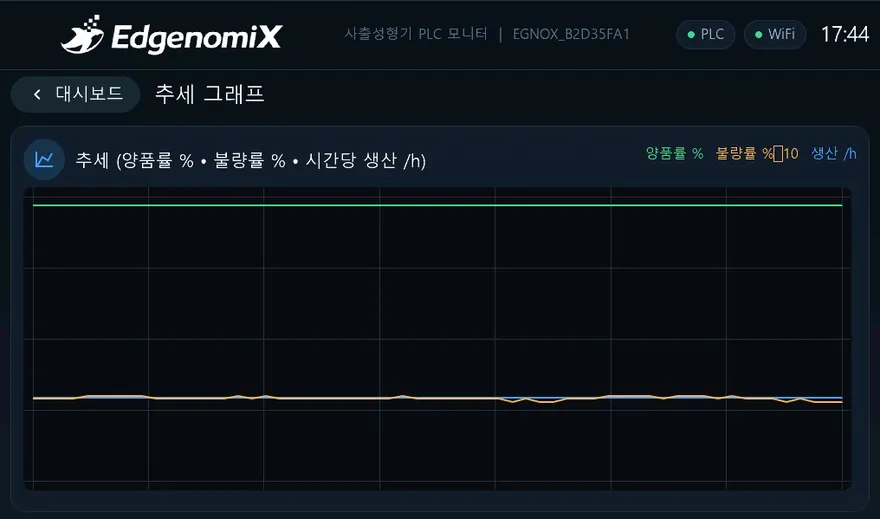

생산 KPI
사이클 타임·시간당 생산량·양품률·적산 샷수를 표시합니다.

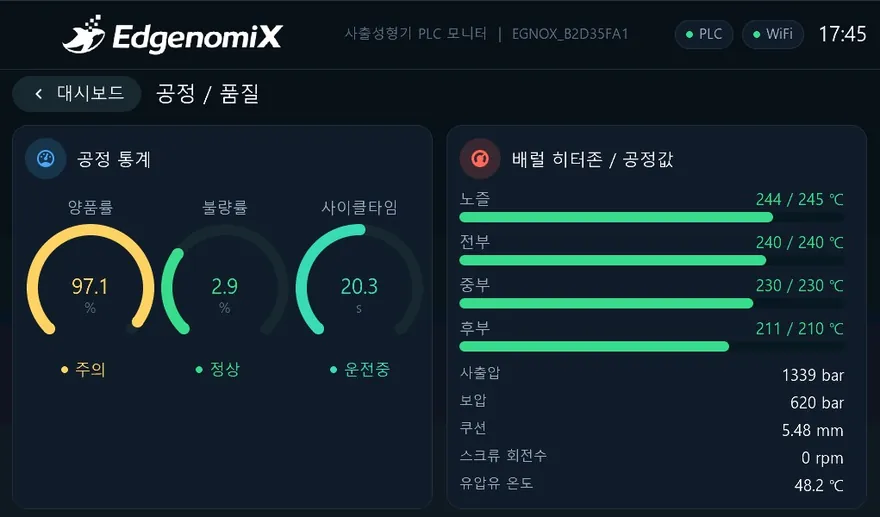

배럴 온도존
노즐·전부·중부·후부 온도와 형체력을 표시합니다.

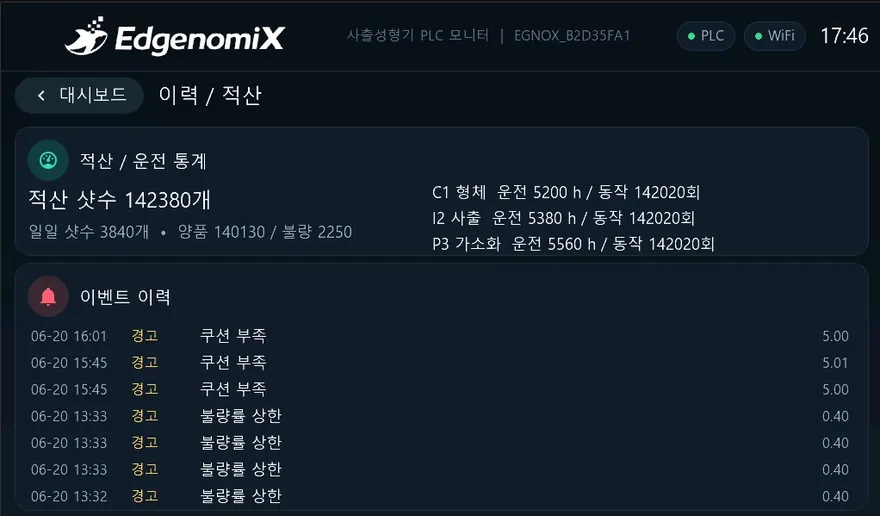

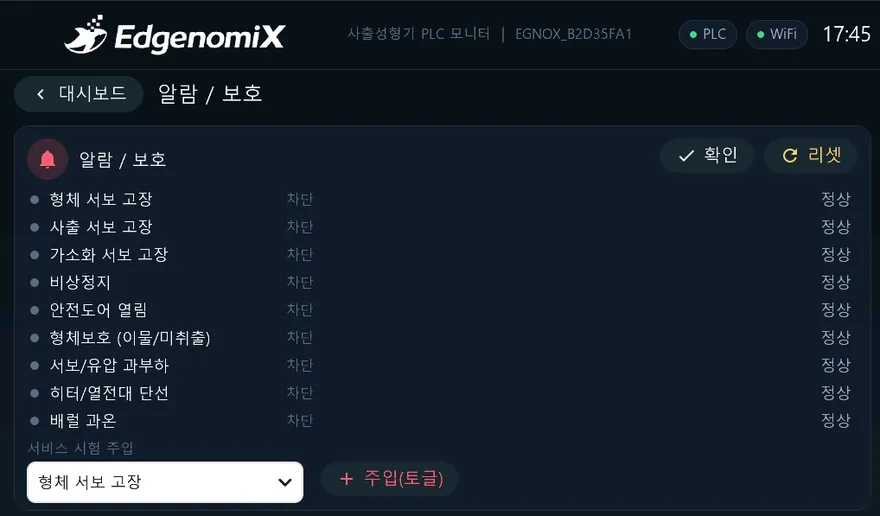

2단계 알람·이력
경고/차단 래치 알람과 발생·해소 이력을 저장합니다.
멀티 프로토콜
LS XGT(FEnet)·Modbus RTU/TCP를 지원합니다.
내장 시뮬레이션
PLC 없이 전시·교육·시운전 사전 점검이 가능합니다.
// 03 — SCREENS
Real screens
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
// 04 — MONITORING & CONTROL
모니터링·제어
화면에서 보고 제어하는 항목
사이클 타임
시간당 생산량
양품률
적산 샷수
단계(형폐/사출/보압/계량/냉각/형개/취출)
형체력
배럴 온도존
알람 상태
// 05 — CONNECTIVITY
연동·통신
장비와 이렇게 연결합니다

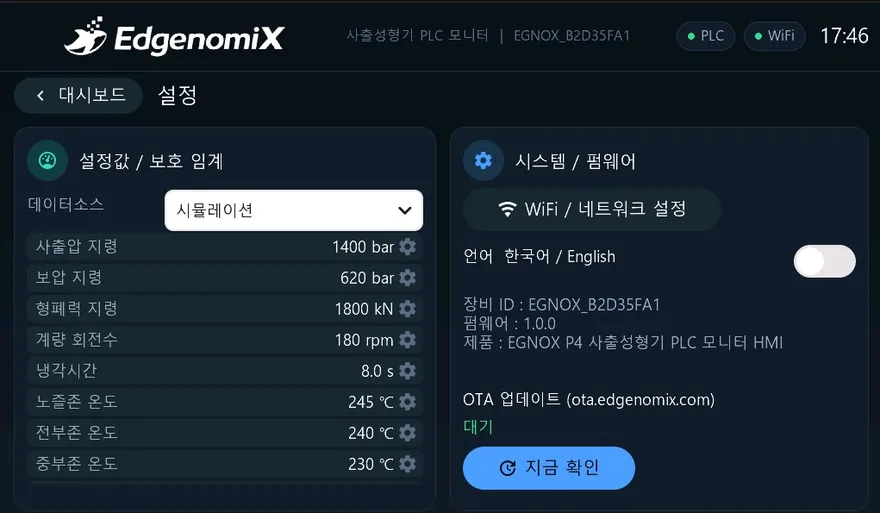

모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
// 06 — APPLICATIONS
적용 분야
이런 곳에 적용합니다
// 07 — PLATFORM
공통 플랫폼
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
Next step
산업 설비 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
