살아 움직이는 공정 화면으로 분류 라인을 한눈에
휠소터·컨베이어 분류 라인의 실제 동작을 화면 그대로 재현하고, 기존 PLC에 그대로 연결해 처리량·분류율·슈트 적재를 실시간으로 보여줍니다.
이 HMI는 이렇게 동작합니다
컨베이어 벨트가 흐르고 박스가 분류되며 슈트가 채워지는 모습을 애니메이션 미믹으로 표현해, 숫자 나열 없이 라인 상태를 직관적으로 파악합니다. LS XGB 등 기존 PLC에 추가 게이트웨이 없이 연결되며, PLC가 없어도 내장 시뮬레이션으로 즉시 시연할 수 있습니다.
핵심 기능

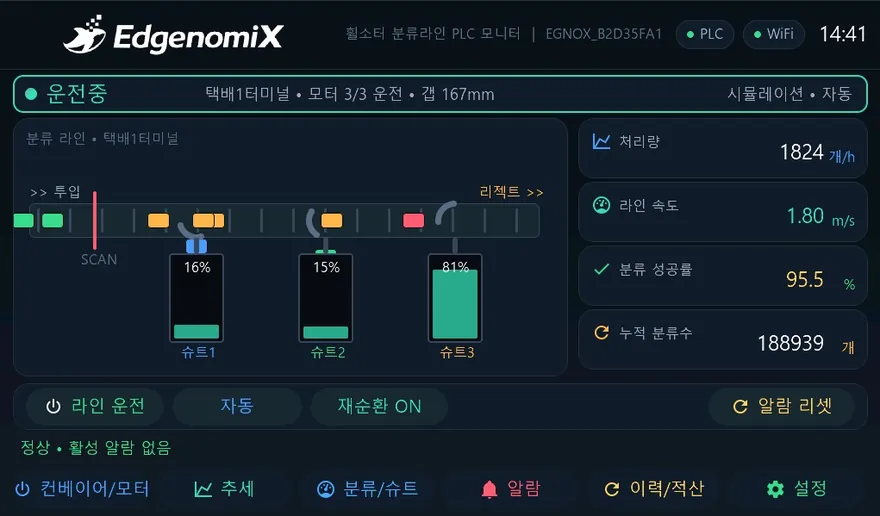

라이브 공정 미믹
벨트 흐름·박스 분류·디버터·슈트 적재를 실시간 애니메이션으로 표시합니다.

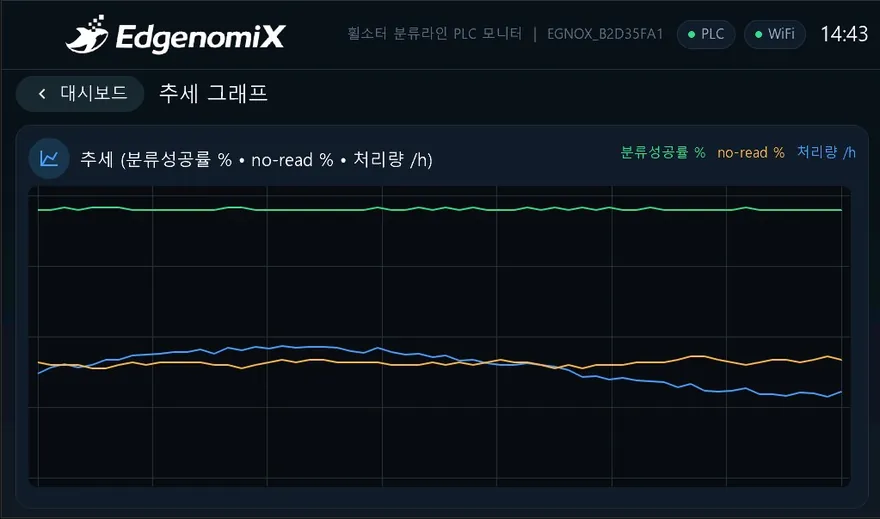

KPI · 추세
처리량·라인 속도·분류 성공률을 대형 숫자와 추세 그래프로 보여줍니다.

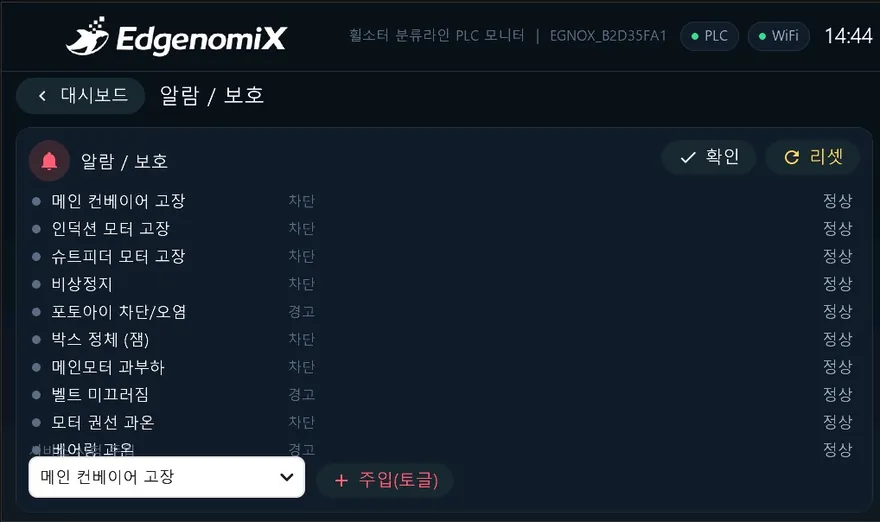

2단계 알람·이력
경고/차단 래치 알람과 이벤트 발생·해소 이력을 자동 기록합니다.
멀티 프로토콜
Modbus RTU/TCP·LS XGT로 기존 PLC에 그대로 연결합니다.
내장 시뮬레이션
PLC 없이 전원만으로 실제 화면을 시연할 수 있습니다.

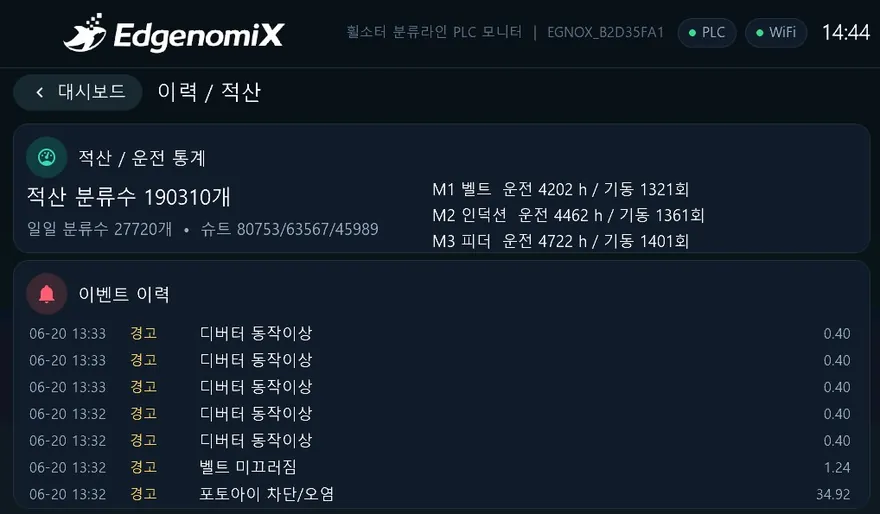

누적·교대 집계
일일·교대 누적 분류 수와 가동 상태를 자동 집계합니다.

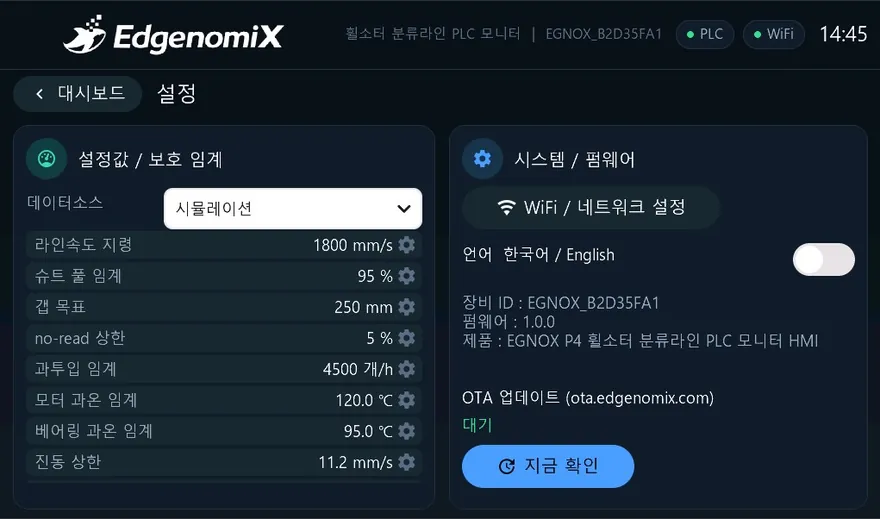

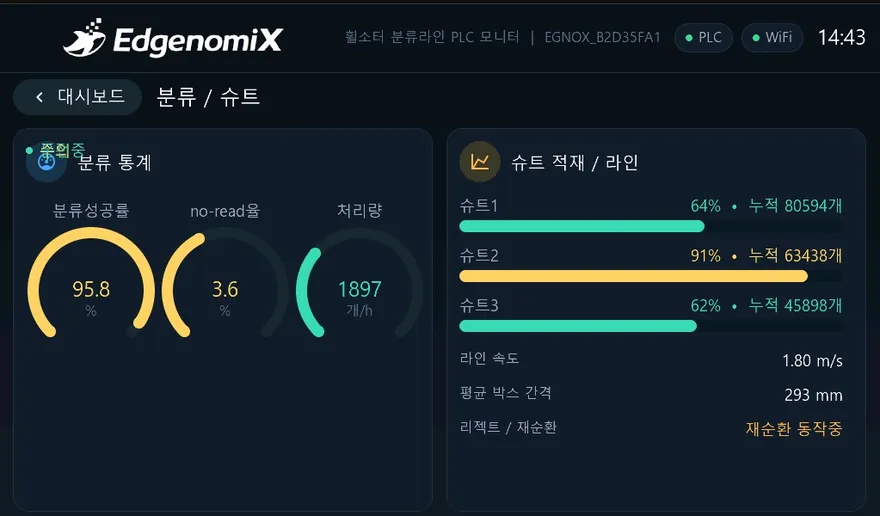

화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
산업 설비 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
