충전기마다 다시 만들지 말고, 설정만 바꾸세요
배터리 화학종·셀 수·용량·충전 프로파일을 화면에서 설정하는 구성형 충전 컨트롤 HMI. 납축부터 리튬까지 12V~96V를 프로파일 하나로 대응합니다.
이 HMI는 이렇게 동작합니다

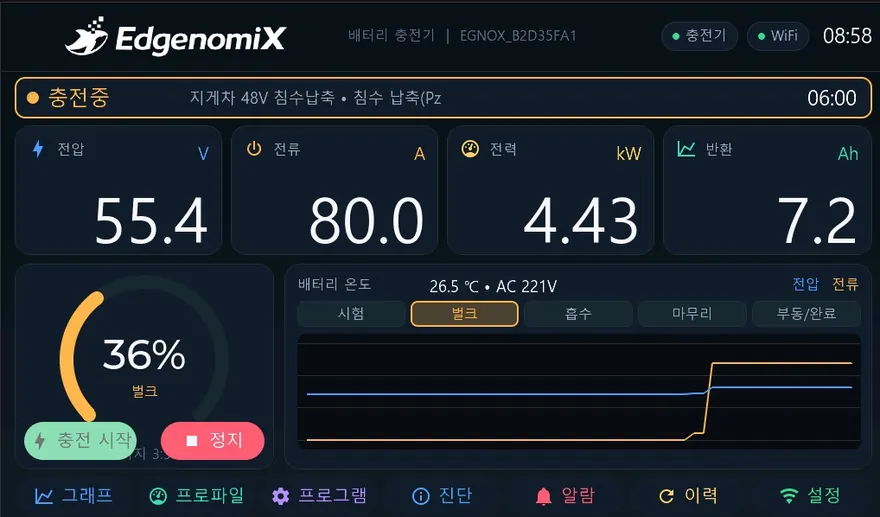

전압·전류·전력·SOC를 대형 숫자와 도넛 게이지·실시간 그래프로 표시하고, 충전 단계(벌크→흡수→완료)를 색으로 안내합니다. 화학종을 고르면 충전 곡선·단계·기본값·알람 기준이 자동으로 맞춰집니다.
핵심 기능
구성형 프로파일
화학종·셀 수·용량·전압/전류를 설정·저장·호출합니다.
멀티 화학종
납축(PzS·AGM·GEL)·LiFePO4·Li-ion(NMC)·NiCd를 지원합니다.
셀당 전압 스케일링
VPC×직렬 수로 12~96V를 프로파일 하나로 커버합니다.
다단 충전
CC-CV(리튬)·IUIa/IUoU(납축)·온도보상·안전 타이머를 지원합니다.
진단 · 알람

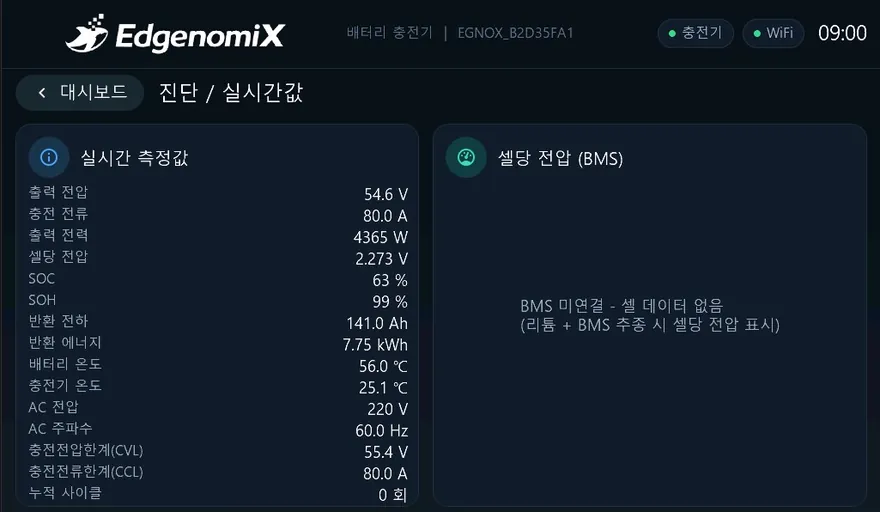

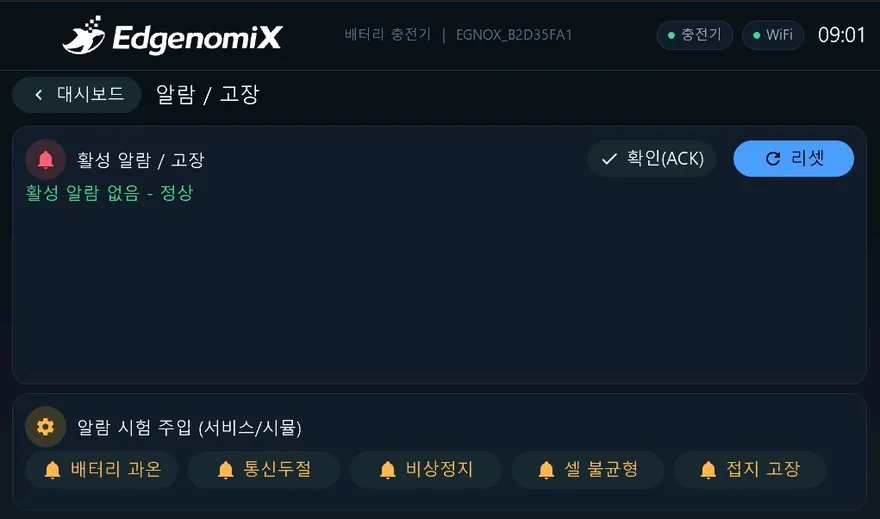

전압·전류·SOC·SOH·온도·BMS 한계와 19종 고장을 관리합니다.
2단계 권한
운영자(모니터·시작/정지)와 설치자(파라미터·PIN)를 분리합니다.
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다

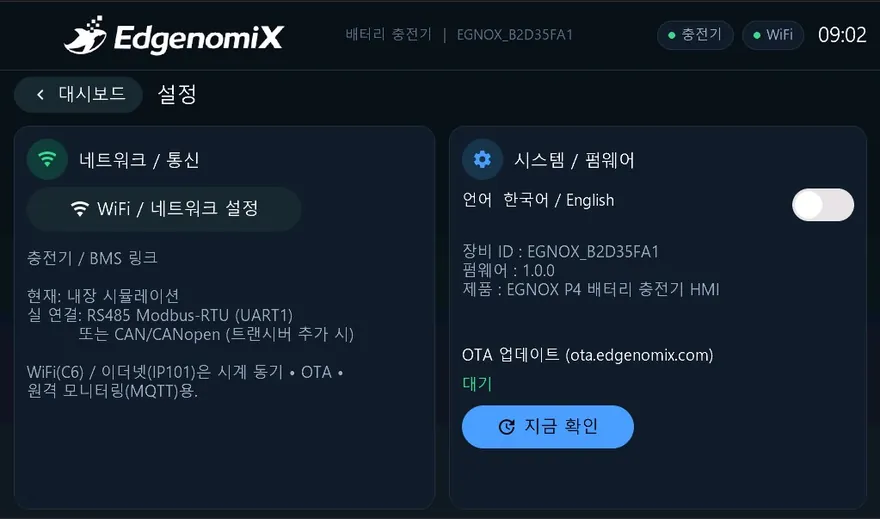

모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
에너지 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
