셀 하나까지 보이는 범용 BMS 모니터
셀 전압·충방전·SOC/SOH·온도·MOSFET·보호 알람까지, 배터리 팩의 실시간 상태를 7인치 터치에 시각화하는 범용·설정형 BMS HMI입니다.
이 HMI는 이렇게 동작합니다

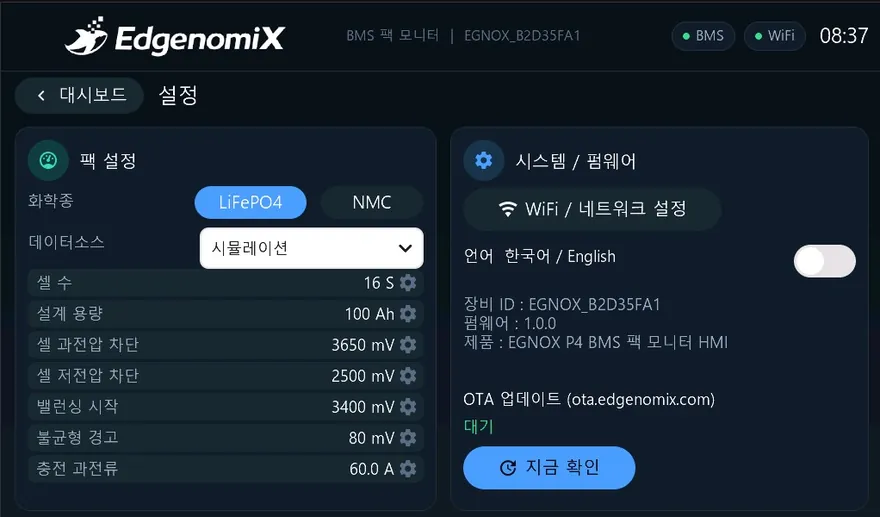

최대 24직렬 셀의 개별 전압을 그래픽 바로 표시하고 최저·최고 셀과 편차(mV)·밸런싱 셀을 강조합니다. 화학종·셀 수·용량·보호 임계값을 화면에서 구성해 팩이 달라도 펌웨어 교체 없이 적용합니다.
핵심 기능

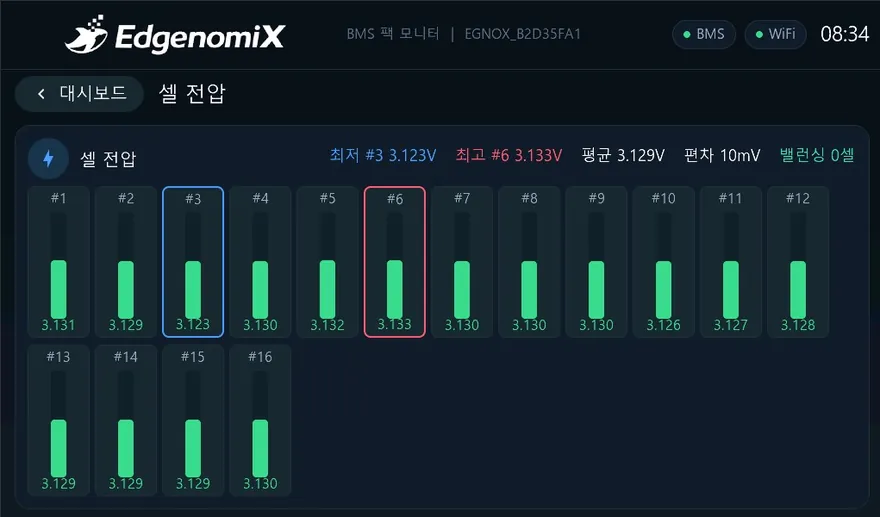

셀 단위 모니터링
최대 24S 개별 전압·편차(mV)·밸런싱 셀을 표시합니다.

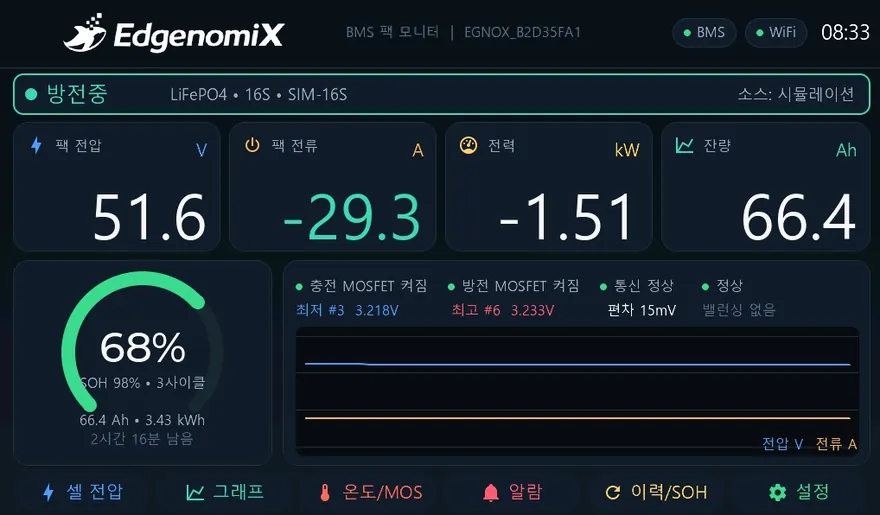

대시보드
SOC 도넛 게이지와 팩 전압/전류/전력/잔량 대형 타일을 제공합니다.

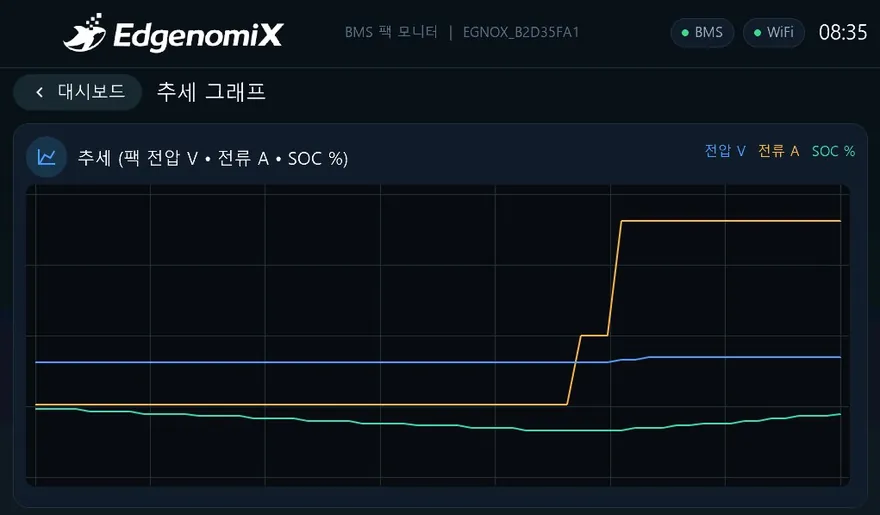

양방향 전류
충전/방전 부호 표시와 전력·잔여 시간 라이브 차트를 보여줍니다.

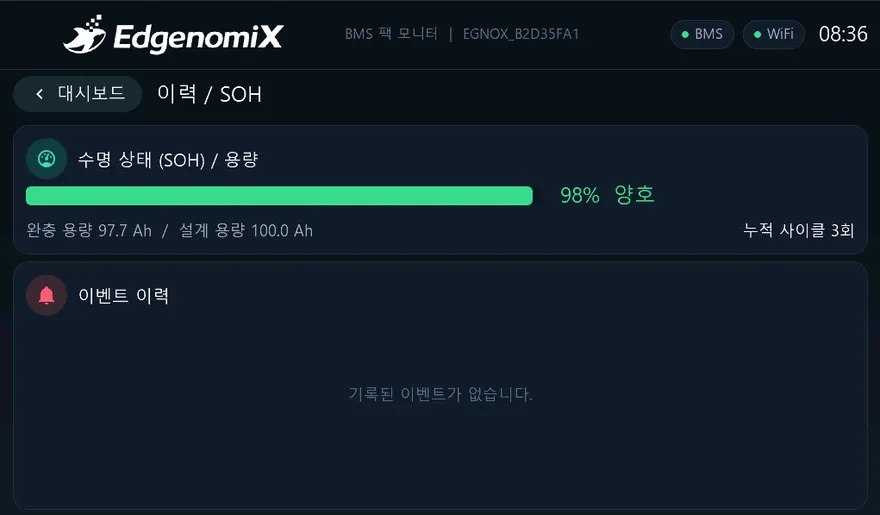

SOC·SOH·수명
완충 용량·누적 사이클·수명 단계(양호/주의/교체)를 표시합니다.

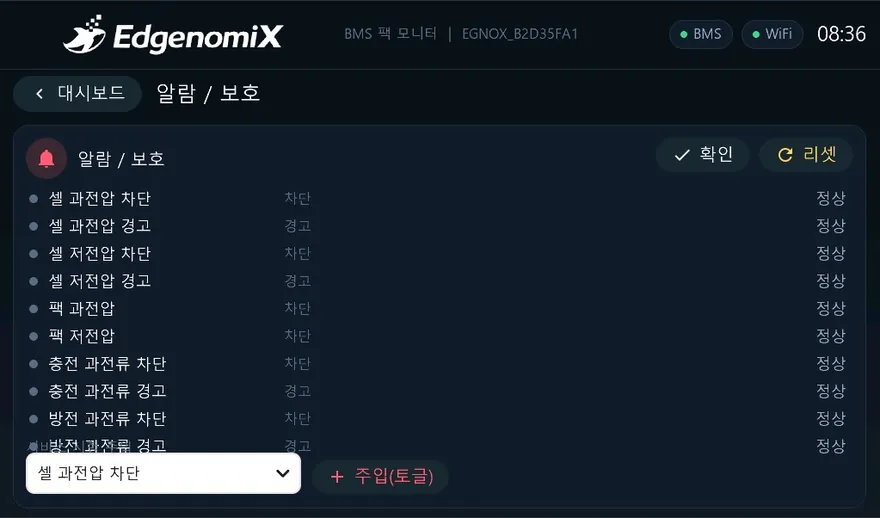

27종 보호·알람
과·저전압, 과전류, 과·저온, MOSFET 과온, 불균형, 통신두절을 다룹니다.
온도·MOSFET
센서별 온도, 충/방전 MOSFET 상태, 한계(CVL/CCL/DCL)를 표시합니다.
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
에너지 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
