배터리부터 어닝까지, 캠핑카의 모든 것을 손끝에
전원·물탱크·냉난방·조명·안전을 하나의 7인치 터치 대시보드로 보여주고 제어하는 캠핑카 통합 컨트롤러 HMI입니다.
이 HMI는 이렇게 동작합니다
보조배터리 충전량·전압·전류와 태양광·외부전원·주행충전 흐름을 실시간으로 표시하고, 청수·생활하수·오수 탱크와 LPG 잔량을 색으로 안내합니다. 주행/캠핑 등 원터치 장면 모드와 출발 전 안전 점검 경고를 제공하며, 상용 RV 제어 시스템의 수치·관례를 반영했습니다.
핵심 기능
에너지 모니터링
SoC 게이지·전압/전류·소비량과 태양광·쇼어파워·인버터 흐름을 표시합니다.
물·탱크 관리
청수·생활하수·오수 3탱크 게이지와 워터펌프·온수기를 제어합니다.
냉난방·조명·환기
히터/에어컨 모드, 6존 조명 디밍, 루프 팬·CO₂를 제어합니다.
가스·안전/보안
LPG·CO·연기 감시, 외출 방범, 가스 즉시 차단을 지원합니다.
원터치 장면 모드
주행·캠핑·취침·외출·절전을 일괄 전환합니다.
주행 인터록 경고
어닝·스텝·도어 미점검 시 출발 전 경고합니다.
화면 둘러보기

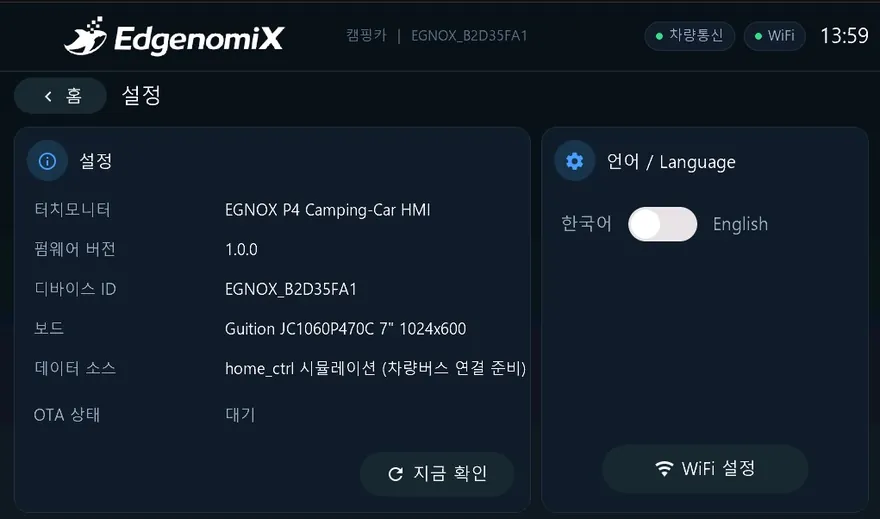

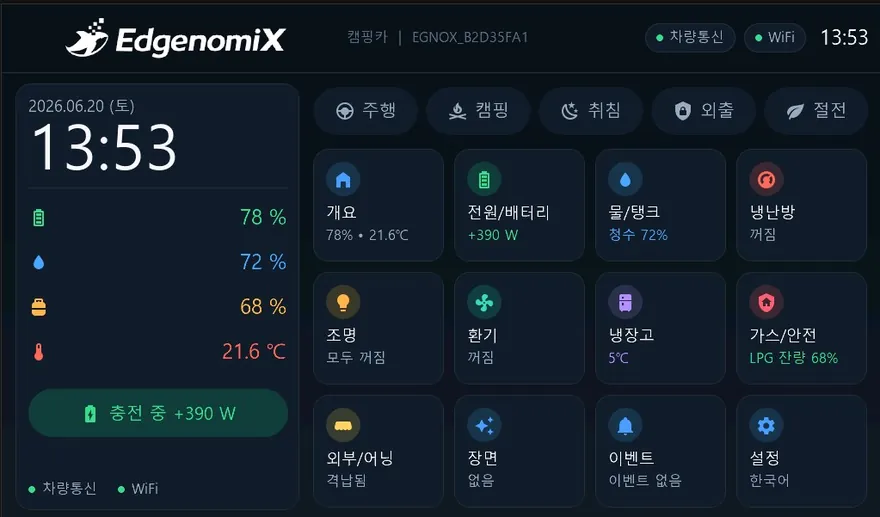

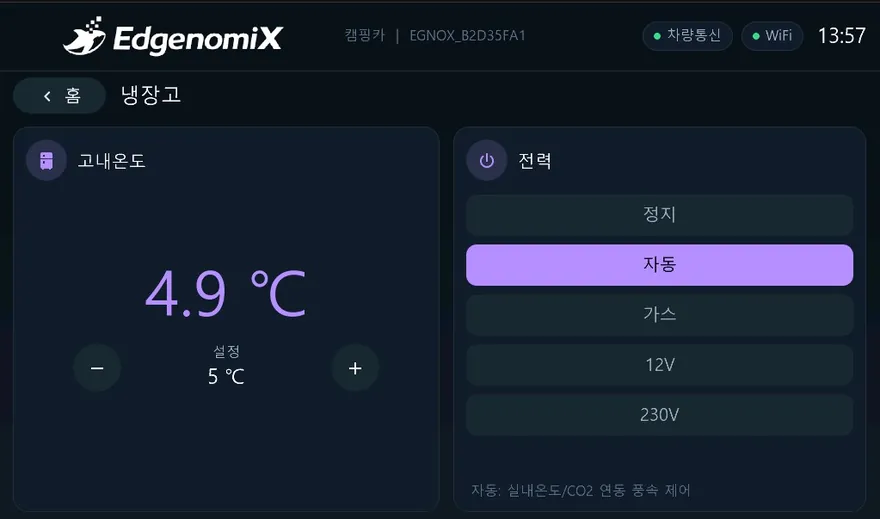

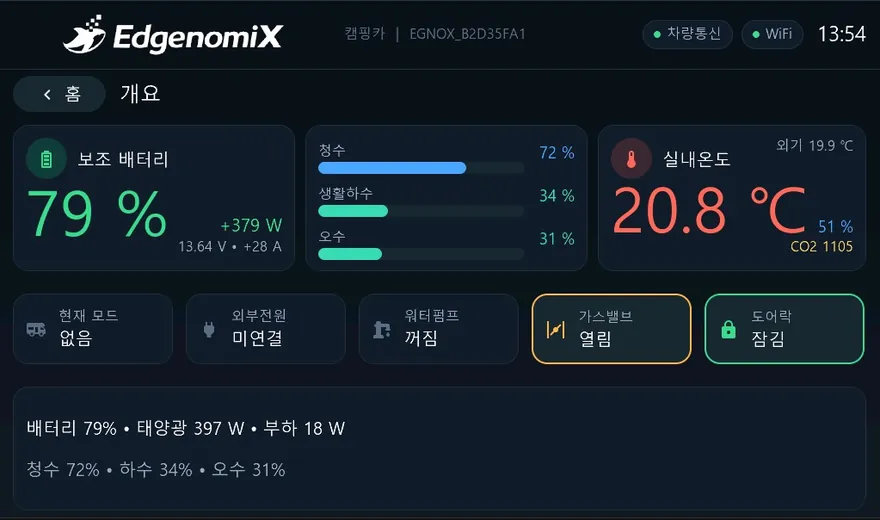

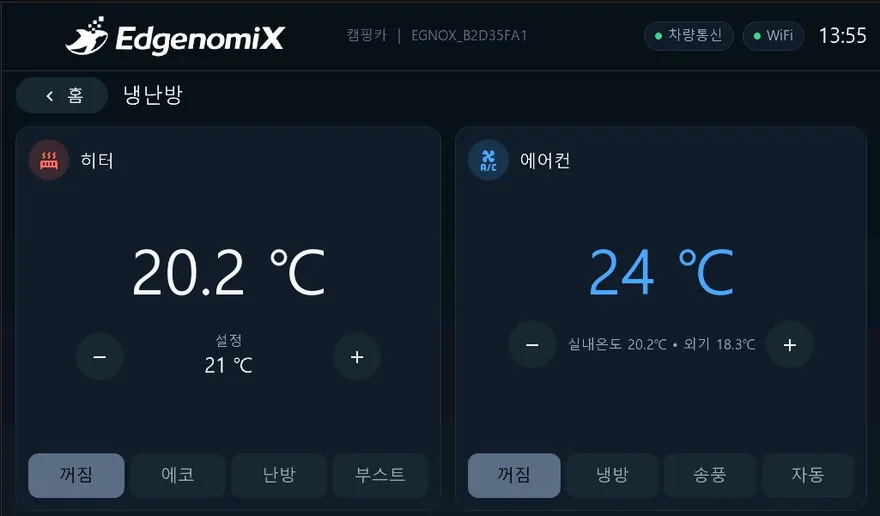

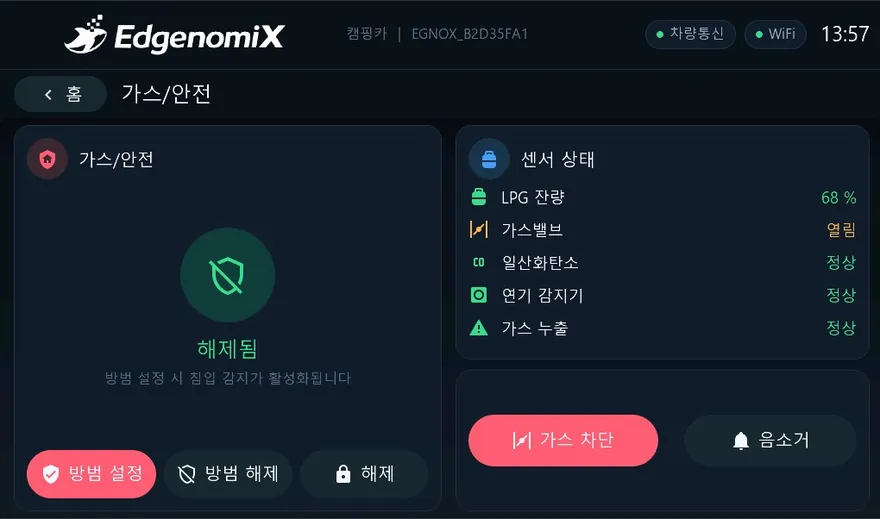

EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
모빌리티 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
