산업 설비 · 커스텀 IoT HMI
P&ID 공정도로 펌프장을 직관적으로 관제
청수조 수위가 차오르고 펌프 임펠러가 회전하는 P&ID 미믹으로, 별도 SCADA 서버 없이 HMI 한 대가 PLC를 직접 읽어 현장을 시각화합니다.
// 01 — OVERVIEW
개요
이 HMI는 이렇게 동작합니다
수위·유량·토출 압력·적산 유량을 실시간으로 표시하고, 이중 펌프 교번 운전과 수질·온도를 함께 감시합니다. LS XGB 등 국산 PLC에 Modbus·LS XGT로 직접 연동되어 SCADA 서버가 필요 없습니다.
// 02 — KEY FEATURES
핵심 기능
핵심 기능

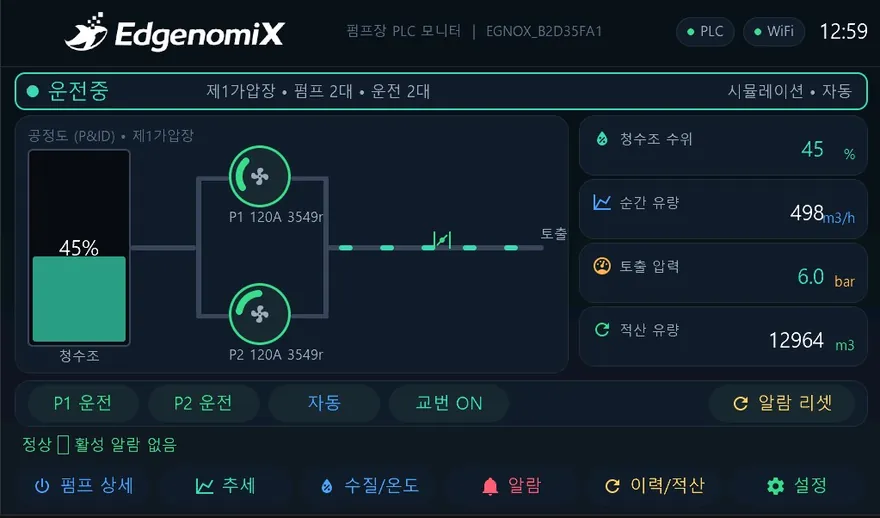

P&ID 애니메이션 미믹
수조 수위·임펠러 회전·배관 흐름·밸브 상태를 그래픽으로 표현합니다.
다중 추세·적산

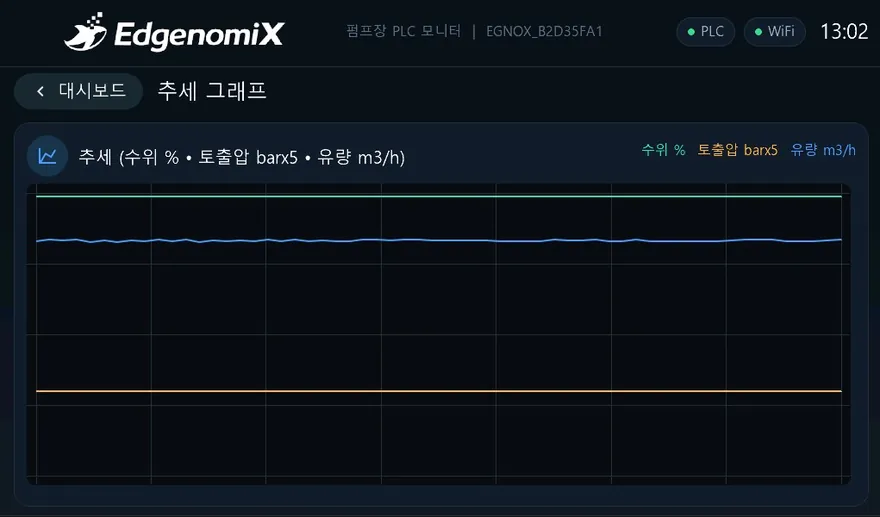

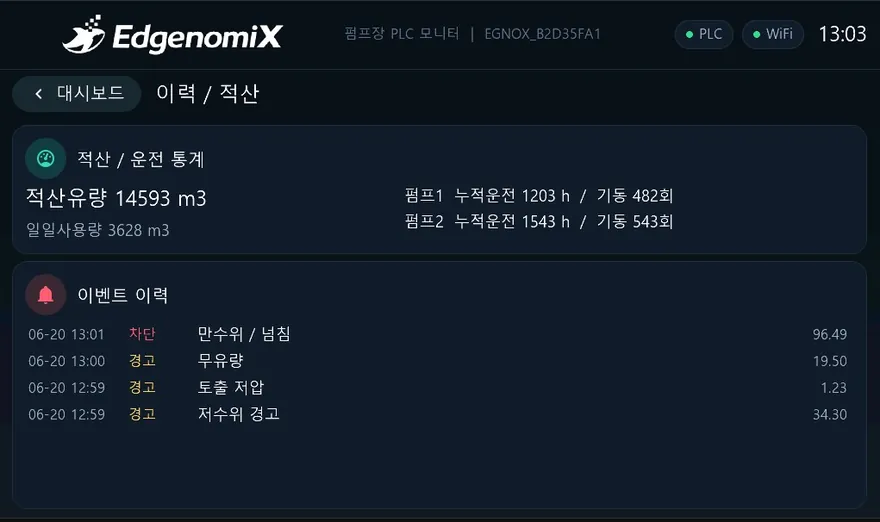

수위·유량·압력 추세 그래프와 적산 유량을 집계합니다.
이중 펌프 교번

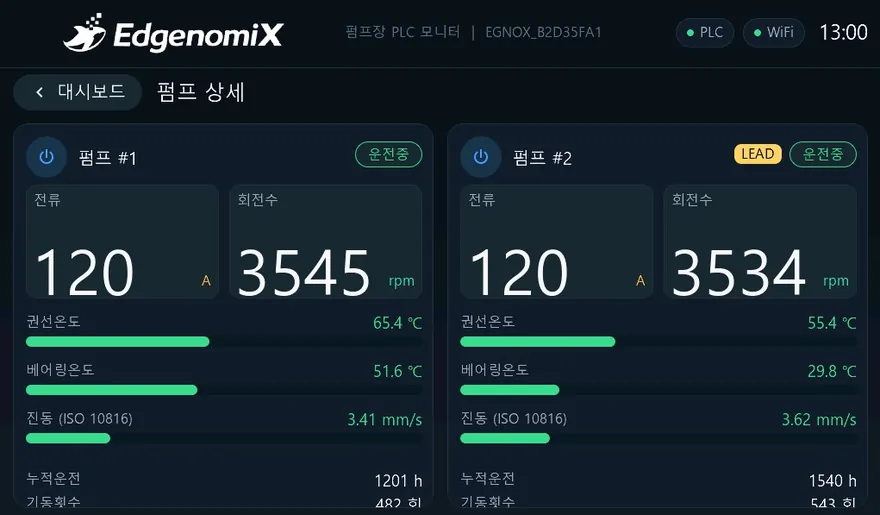

P1/P2 교번 운전과 자동 제어 상태를 표시합니다.
지능형 알람

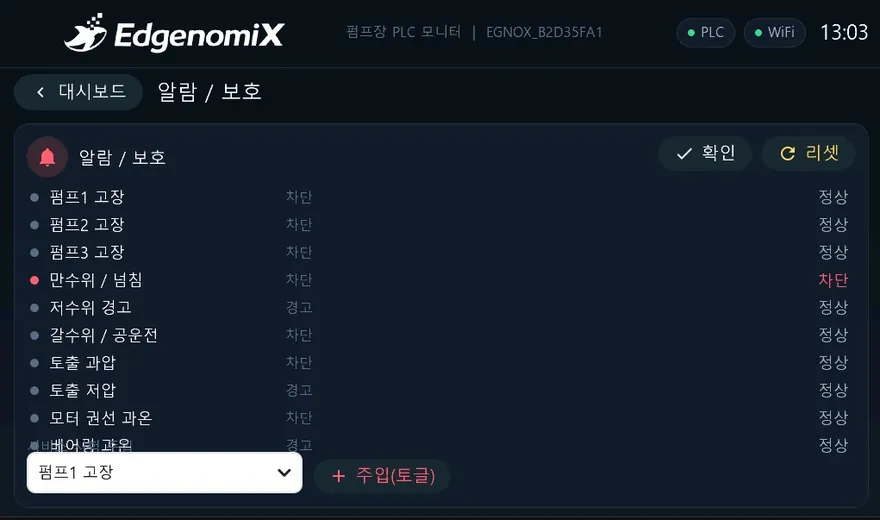

과압·과온·공운전·통신두절을 자동 감지하고 이력을 남깁니다.
수질·온도 감시

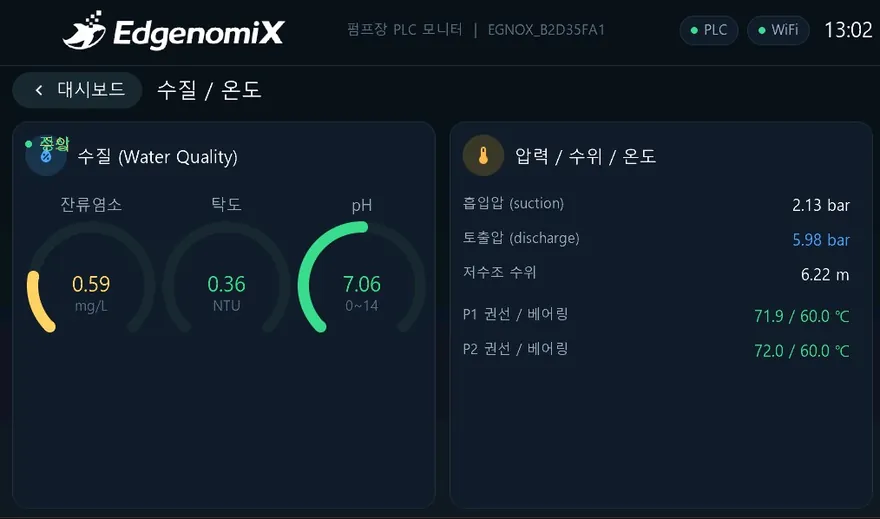

잔류염소·탁도·pH 등 수질 항목을 모니터링합니다.
SCADA 불필요
HMI가 PLC를 직접 폴링해 서버 구축 비용을 줄입니다.
// 03 — SCREENS
Real screens
화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
// 04 — MONITORING & CONTROL
모니터링·제어
화면에서 보고 제어하는 항목
청수조 수위
순간 유량
토출 압력
적산 유량
펌프 P1/P2 운전
교번·자동 상태
수질(잔류염소·탁도·pH)
알람 상태
// 05 — CONNECTIVITY
연동·통신
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
// 06 — APPLICATIONS
적용 분야
이런 곳에 적용합니다
// 07 — PLATFORM
공통 플랫폼
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
Next step
산업 설비 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
