산업 설비 · 커스텀 IoT HMI
PLC 없이 서보 드라이버를 직접 제어
HMI가 Modbus RTU 마스터로 동작해 서보 드라이버를 직접 읽고 씁니다. 별도 PLC·모션 마스터 없이 조그 이송과 운전 화면을 7인치 터치에 담았습니다.
// 01 — OVERVIEW
개요
이 HMI는 이렇게 동작합니다

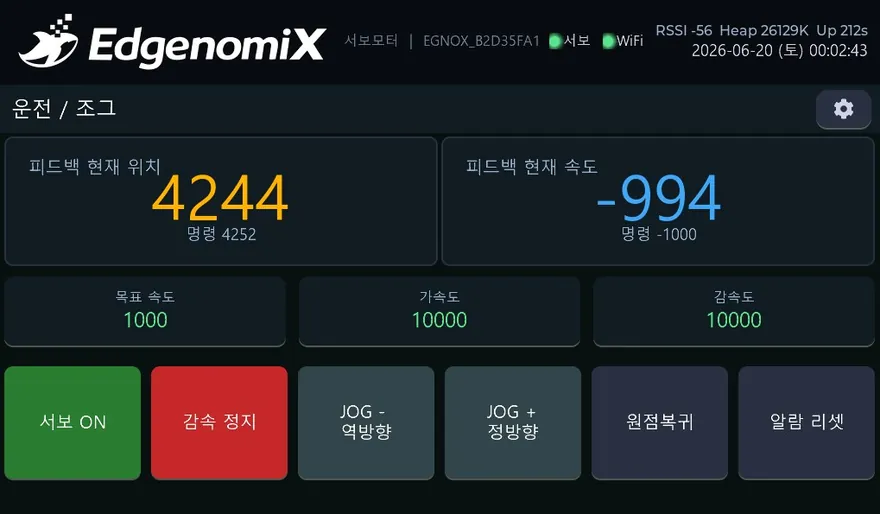

피드백 위치·속도를 대형 숫자로 실시간 표시하고, 서보 ON·조그(JOG)·원점복귀·알람 리셋을 터치로 제어합니다. 조그 버튼은 누르는 동안만 이동하고 떼면 즉시 정지하는 안전 동작을 갖췄습니다.
// 02 — KEY FEATURES
핵심 기능
핵심 기능
Modbus 다이렉트 제어
서보 드라이버를 직접 폴링·제어해 PLC가 필요 없습니다.
운전 · 조그
서보 ON·감속정지·JOG±·원점복귀·알람 리셋을 제공합니다.
즉시 반응 + 안전
조그는 누르는 동안만 이동하고 떼면 즉시 정지합니다.

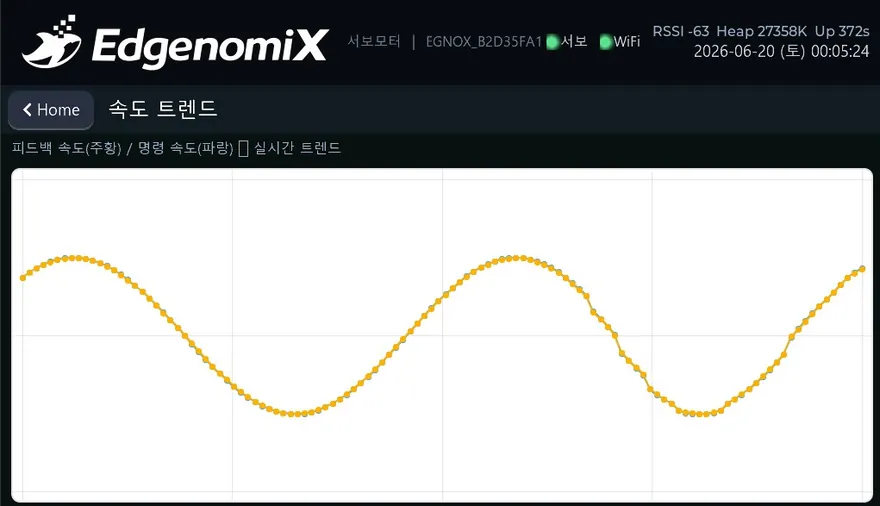

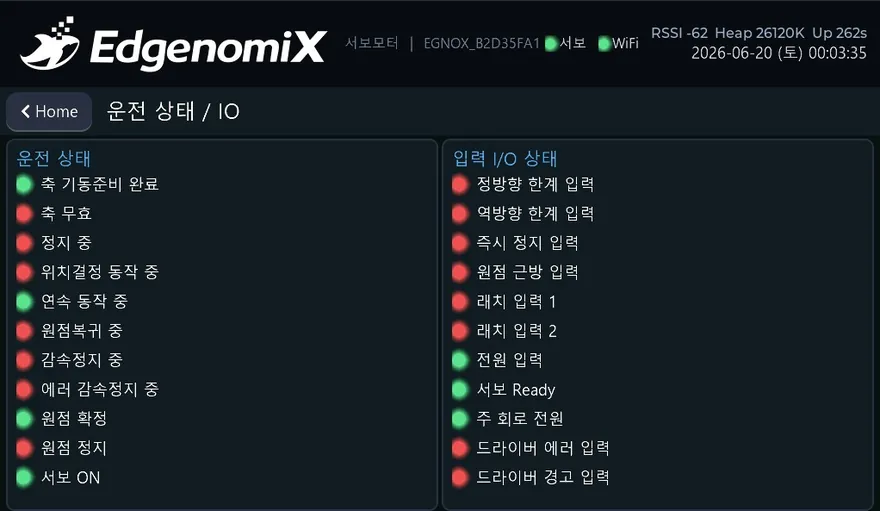

상태 램프·속도 트렌드
I/O 상태등과 명령/피드백 속도 실시간 차트를 표시합니다.
파라미터 입력
목표속도·가감속·운전모드(원점/절대/상대)를 터치로 설정합니다.
레지스터 맵 교체
드라이버 모델에 맞춰 통신 맵만 바꿔 적용합니다.
// 03 — SCREENS
Real screens
화면 둘러보기

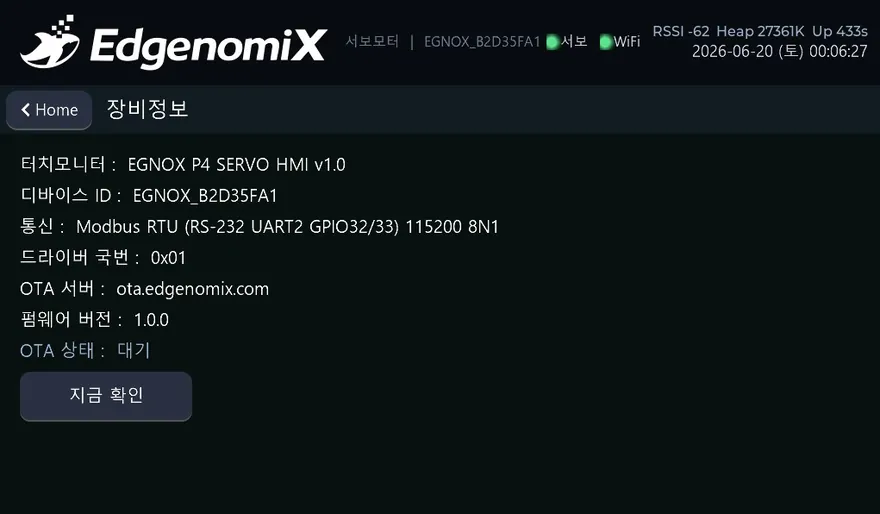

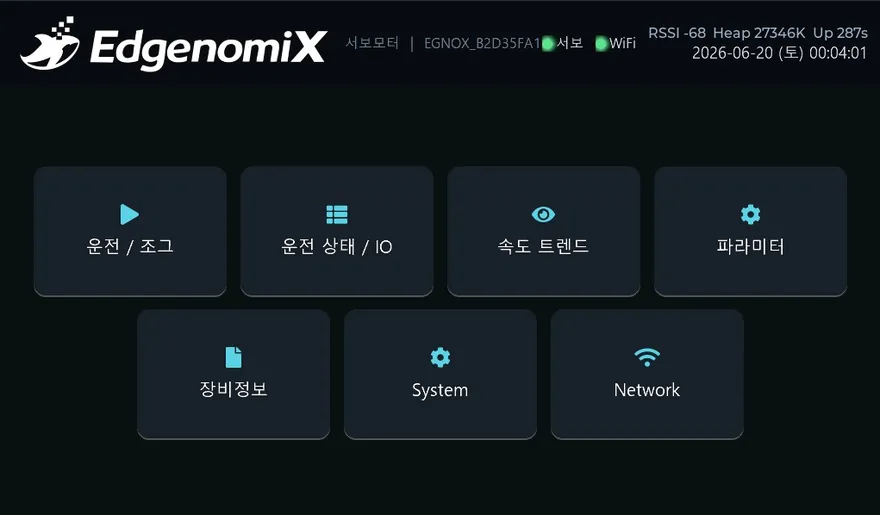

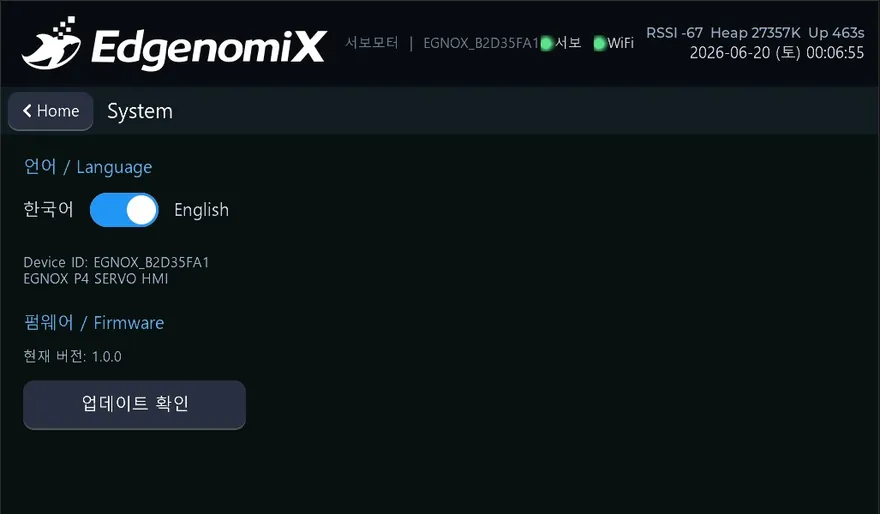

EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
// 04 — MONITORING & CONTROL
모니터링·제어
화면에서 보고 제어하는 항목
피드백 위치/속도
명령 위치/속도
목표속도·가속도·감속도
서보 Ready·정지·위치결정
원점복귀·정/역 한계
드라이버 에러
// 05 — CONNECTIVITY
연동·통신
장비와 이렇게 연결합니다
모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
// 06 — APPLICATIONS
적용 분야
이런 곳에 적용합니다
// 07 — PLATFORM
공통 플랫폼
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
