색만 보면 아는 설비 상태, ISO 규격 진동 감시
3축 진동을 실시간으로 측정·표시하고 국제규격(ISO 10816/20816) 존(A·B·C·D)으로 양호/주의/위험을 색으로 즉시 알려줍니다.
이 HMI는 이렇게 동작합니다

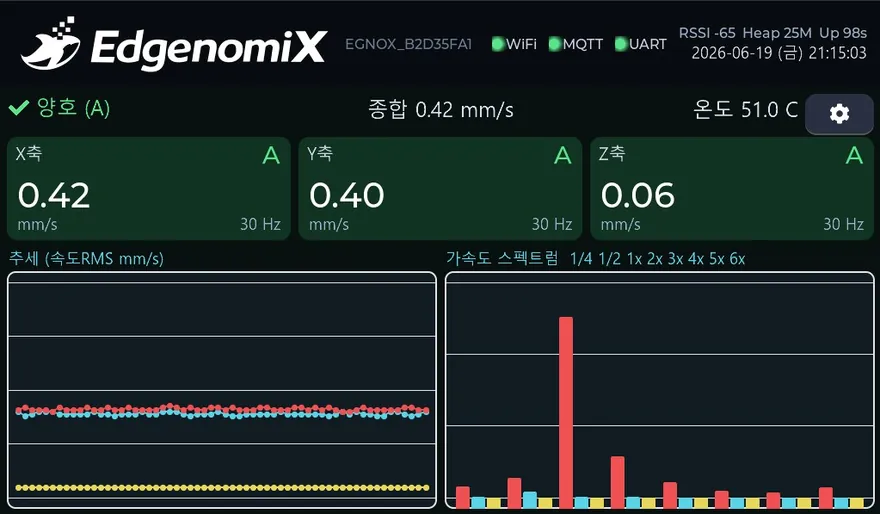

모터·펌프·팬의 3축(X/Y/Z) 속도 RMS와 가속도 스펙트럼·추세를 한 화면에서 보여줍니다. FFT·스펙트럼 연산은 센서에 내장되어 HMI가 저지연으로 표시하며, 진동 센서를 RS-485/RS-232로 연결하면 추가 장비 없이 동작합니다.
핵심 기능
3축 진동 카드
축별 속도 RMS(mm/s)·주파수와 규격 존 색상을 표시합니다.
가속도 스펙트럼
1×~6× 고조파 막대로 불평형·정렬불량·베어링 결함 패턴을 파악합니다.

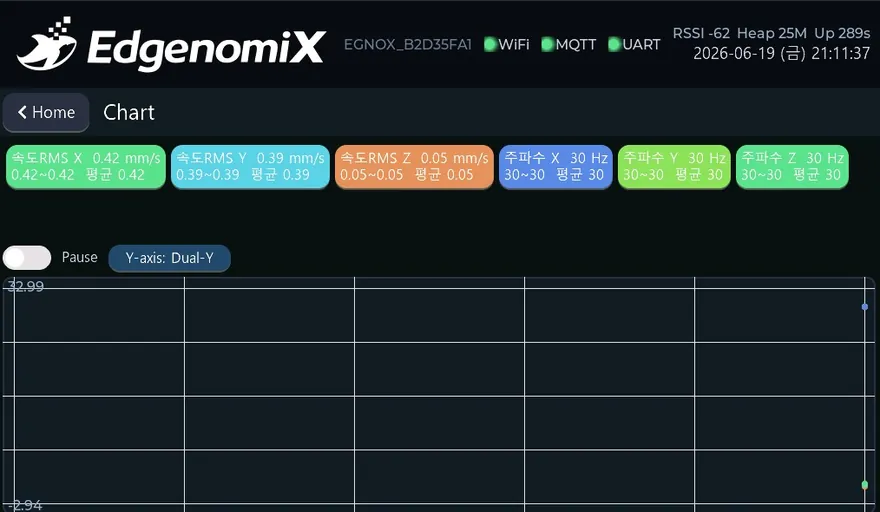

추세 그래프
시간에 따른 변화를 자동 스케일로 미세 변동까지 추적합니다.
규격 기반 알람
ISO 진동 존(A/B/C/D) 색상과 임계값 경보를 제공합니다.
센서 내장 FFT/DSP
무거운 연산은 센서가 처리하고 HMI는 즉시 표시합니다.
클라우드 연동
MQTT로 측정값을 전송해 원격 이력·확장 분석과 연계합니다.

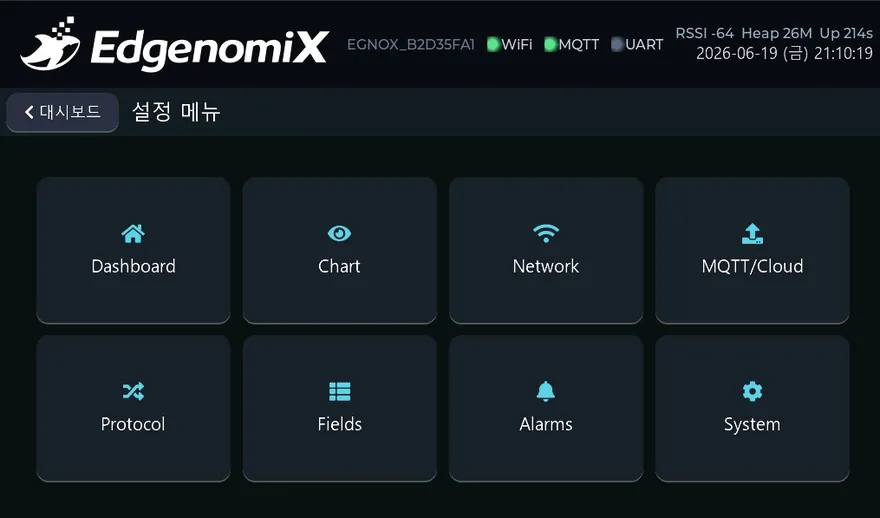

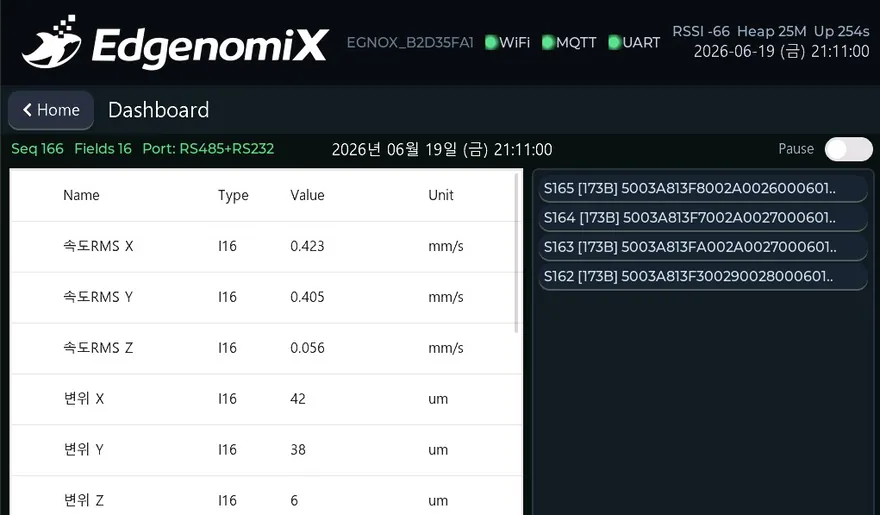

화면 둘러보기
EdgenomiX가 직접 작화·제작한 실제 화면입니다.
※ 실제 제작 화면이며, 도입 환경에 따라 구성은 달라질 수 있습니다.
화면에서 보고 제어하는 항목
장비와 이렇게 연결합니다

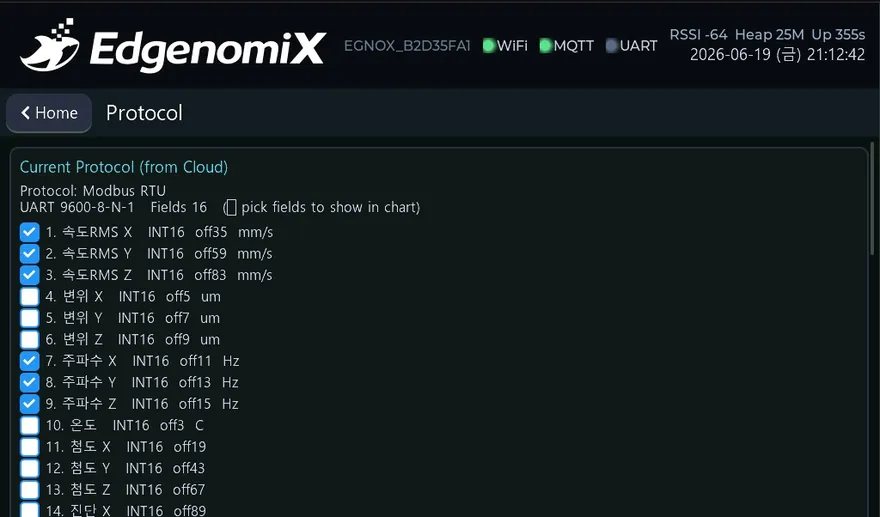

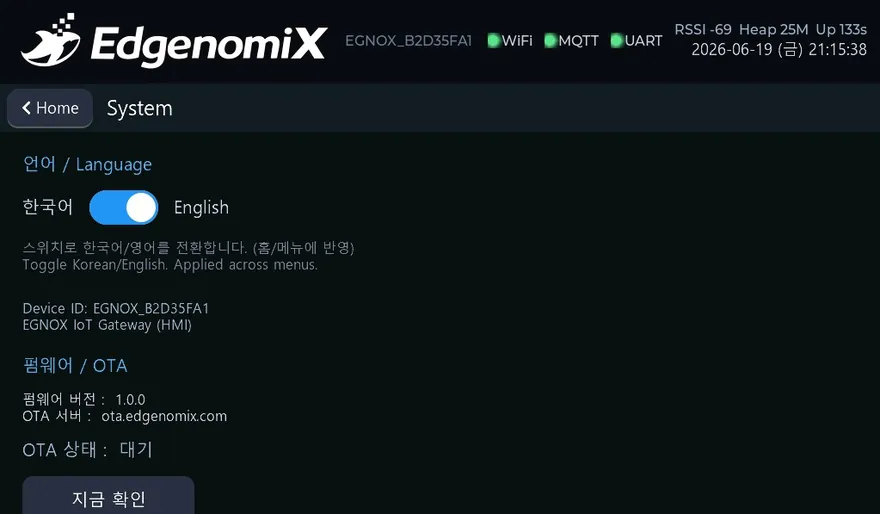

모든 EGNOX 커스텀 HMI는 Wi-Fi·이더넷 네트워크와 OTA 무선 펌웨어 업데이트(서명 검증·롤백), 웹 브라우저 원격 화면 보기, 다국어(한/영)를 공통으로 지원합니다. 통신 레지스터 맵은 장비 모델에 맞춰 작화 단계에서 매핑합니다.
이런 곳에 적용합니다
HMI 공통 하드웨어 플랫폼
| 디스플레이 | 7″ IPS 1024×600 · 정전식 멀티터치 |
|---|---|
| 프로세서 | ESP32-P4 듀얼코어 RISC-V + ESP32-C6 무선 |
| 메모리 | 32MB PSRAM · 16MB Flash |
| 시리얼 | RS-485 · RS-232 |
| 네트워크 | Wi-Fi(2.4GHz) · 이더넷(100M) |
| 원격 | OTA 펌웨어 업데이트(서명 검증·롤백) · 웹 원격 화면 보기 |
| 운영 | 다국어(한/영) · NTP 시계 · 설정 영속 저장 |
| UI | LVGL 기반 그래픽 · IEC 60073 색 표준 |
※ 위 사양은 EGNOX 커스텀 HMI 공통 플랫폼 기준이며, 화면 크기·통신·외형은 프로젝트 요구에 맞춰 선정·협의됩니다.
예지보전 HMI, 우리 장비에 맞게 제작해 드립니다
장비 종류와 통신 방식, 원하는 화면·기능을 알려주시면 제작 가능 여부와 대략적인 비용·일정을 먼저 검토해 드립니다.
